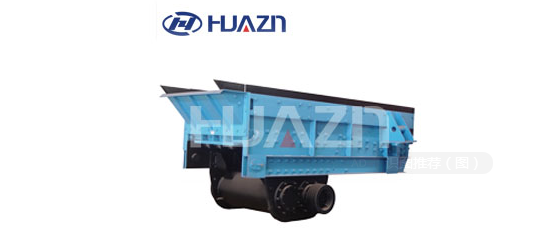

棒条式振动给料机

棒条式振动给料机工作原理/结构特点

1、棒条式振动给料机产品简介

棒条式振动给料机是一种新型给料机，在生产过程中，可把块状、颗粒状物料从贮料仓中均匀、定时、连续给到受料装置中，在砂石生产线中可为破碎机械连续均匀地喂料，并对物料进行粗筛分，广泛用于冶金、矿山、电力、建材、化工、机械等行业的破碎、筛分联合作业中。

振动给料机又称棒条振动喂料机。棒条振动喂料机采用双激振器的结构特点，保证设备能承受大块物料下落的冲击，给料能力大。在生产流程中可以把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去，从而防止受料装置因进料不均而产生死机的现象，延长了设备使用寿命。给料机可分为钢板结构和篦条结构，钢板结构的给料机多用于砂石料生产线，将物料全部均匀地送入破碎设备；篦条结构的给料机可对物料进行粗筛分，使系统在配制上更经济合理，在破碎筛分中已作为必不可少的设备。因而广泛应用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。

振动喂料机振动平稳、工作可靠、噪声低、耗能小、、无冲料现象、寿命长、维护保养方便、重量轻、体积小、设备调节安装方便、综合性能好，当采用封闭式结构机身时可防止粉尘污染。

棒条式振动给料机共有五个规格，适用于破碎机前大块物料的均匀给料。特别适合于黑色或有色金属矿石、建筑石料粗碎前的给料用。

该系列给料机采用消化引进美国枝术制造的振动器、框架式环槽铆钉联接结构．又采用锰钢制造的护板和棒条，结构坚固、强度高、耐冲击、耐磨损。

2、棒条式振动给料机工作原理及结构特点

振动给料机新型振动电机驱动,该系列振动给料机用于粗破碎机前的均匀给料，同时由于棒条筛面的作用，又能除掉泥土等细小物料，达到预先筛分的功能，能够提高粗碎能力。

振动给料机新型振动电机或激振器激振，框架式环槽铆钉铆接，锰钢制造的护板和棒条，结构坚固，强度高，耐冲击，耐磨损，使用维护方便。

给料机的组成结构分析

给料机由可回转的圆盘、导料套筒和刮板等部分组成。料仓内的物料通过导料套筒堆积在镶有耐磨衬板的圆盘上圆盘转动，物料被刮板刮出给料。调节刮板位置或导料套筒的高低可改变给料量。圆盘直径一般在3米以下转速不超过10转／分。圆盘给料机运转平稳可靠，调节给料量较方便，耗能少，但结构比较笨重，适用于粘性较小的粉粒状物料。

有的给料机由机壳和叶轮组成。这种给料机结构比较简单,外形尺寸小，自重轻，给料时密闭性好，适用于小粒度和粉状物料。机壳上、下端的进、出料口分别与料仓、受料设备连接。叶轮绕水平轴线转动时物料落入叶轮的各腔格之间，随叶轮旋转半周后卸入受料设备。均压管能使进入料区前的腔格泄去高压，以免到料区时不能进料。叶轮直径一般在500毫米以下，转速不超过45转／分。
