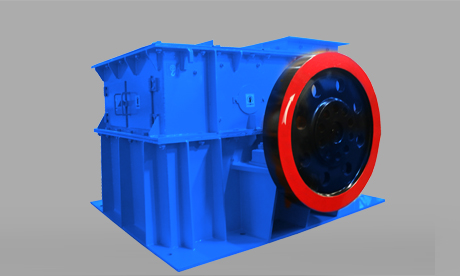

PCH系列环锤式破碎机-01
PCH系列环锤式破碎机-01

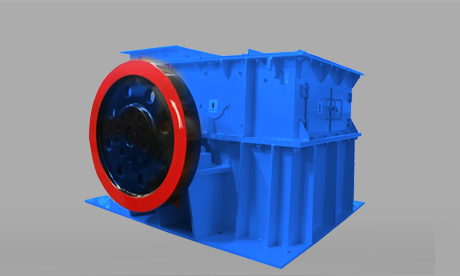

PCH系列环锤式破碎机-02
PCH系列环锤式破碎机-02

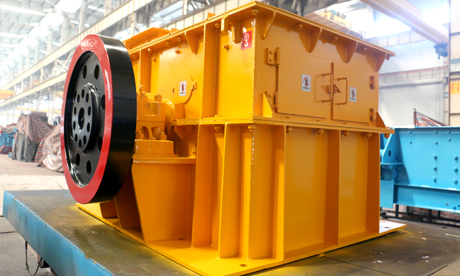

PCH系列环锤式破碎机
PCH系列环锤式破碎机

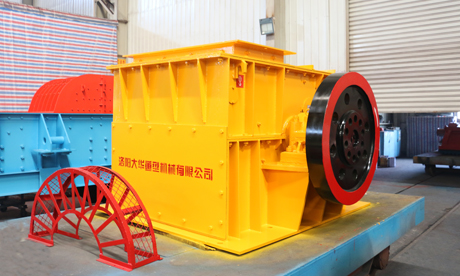

PCH系列环锤式破碎机
PCH系列环锤式破碎机
  • PCH系列环锤式破碎机-01
  • PCH系列环锤式破碎机-02
  • PCH系列环锤式破碎机
  • PCH系列环锤式破碎机

PCH系列环锤式破碎机产品介绍

PCH系列环锤式破碎机是吸收了锤式破碎机和反击式破碎机两种破碎机的优点后,经优化设计而推出的新型破碎机械,该机具有运转平稳可靠、使用寿命长、结构紧凑、维修方便、能耗低等特点。PCH系列环锤式破碎机不仅可以用于破碎生产线、制砂生产线,也可在选矿生产线中替代圆锥式破碎机。



给料粒度:

200-400(mm)

生产能力

18-625(t/h)

应用领域:适用于水泥、建材、化工、电力、冶金等工业部门的中碎、细碎作业。

适用物料:适合破碎抗压强度小于150MPa的各种脆性、中硬、含水量较少的物料,如石灰石、焦炭、煤等物料。



PCH系列环锤式破碎机工作原理



环锤式制砂机由转子、机体、调节机构等主要部分组成,电动机通过弹性柱销联轴器直接驱动转子。

转子部分由主轴、端部圆盘、锤头卡盘、锤轴等主要零件组成。环锤吊挂在锤轴上,锤轴安装在端部圆盘和锤头卡盘上,端部圆盘和卡盘用平键和圆螺母固定在主轴上。

机体部分由上下机壳、破碎板、筛板、筛架、衬板等主要零件组成。破碎板和筛板安装在筛架上。筛架的一端用轴悬挂在上机体两侧的轴座上,另一端通过连接板与调节机构相连。衬板安装在机壳两侧的内壁上,用以保护机壳不受磨损。破碎筛板与转子形成破碎腔。机器的调节部分通过筛架托轴的偏心转动进行调节,也有的是蜗杆、蜗轮、指针、指示牌等组成的调节机构进行调节。

环锤式制砂机是一种带有环锤的冲击式破碎机。环锤不仅能随转子公转,还能绕锤轴自转。物料进入破碎腔后,首先受到随转子高速旋转的环锤的冲击作用而破碎,被破碎的物料从环锤处获得动能,高速地冲向破碎板,受到第二次破碎,然后落到筛板上,受到环锤地挤压和磨剥进一步破碎,并透过筛孔排出。不能破碎地物料杂物进入金属收集器,尔后定期清除。

出料粒度的调节,是通过更换不同孔隙的筛条或筛板来实现的,一般筛条或筛板出料粒度为30mm,如选择别种出料粒度,须订货时专门提供,用户是否需要制造厂配置旁漏斗,订货时必须注明。

PCH系列环锤式破碎机产品特点



1、锤头设计合理,铸造工艺先进,具有冲击力大、使用寿命长的特点。

2、进料口大,破碎腔高,适应于硬度高、块度大的物料,且成品石粉少。

3、可据客户要求调整篦条间隙,改变出料粒度,以满足不同用户的需求。

4、设备整体设计合理、造型美观、结构紧凑,具有易损件少,维修方便等优点。

5、本机集冲击、反击、撞击(石打石)破碎功能于一身,生产效率高,机件磨耗小,综合效益显著,广泛用于人工造砂。

PCH系列环锤式破碎机技术参数



规格型号 给料粒度(mm) 排料粒度(mm) 生产能力(m3/h) 功率(kw) 外形尺寸(mm) 重量(kg)
PCH0808 200 <15 18-37 45 1750×1620×1080 5030
PCH1010 300 <15 50-100 90-110 2100×2000×1340 7200
PCH1016 300 <30 250-300 155-220 2700×2000×1350 12000
PCH1212 300 <30 260-320 132-280 3100×2400×1750 13600
PCH1216 350 <30 380-500 220-355 3100×2800×1750 19100
PCH1221 400 <30 500-625 450 3620×3350×1950 24500
