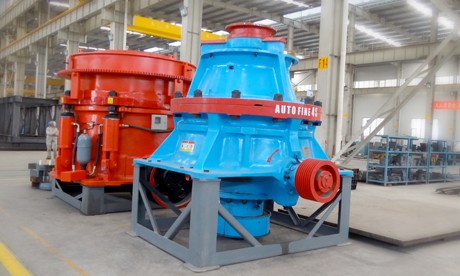

AF圆锥砂石破碎机-02
AF圆锥砂石破碎机-02

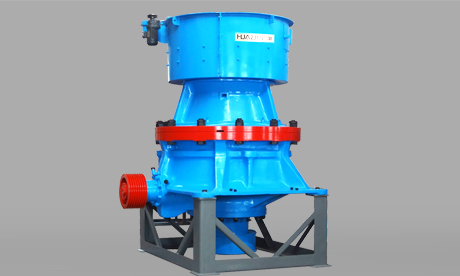

AF圆锥砂石破碎机

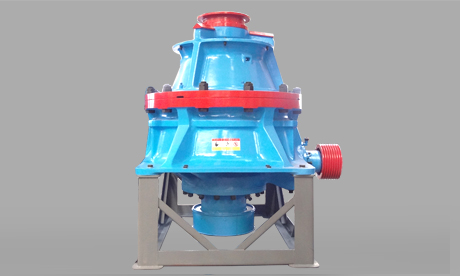

AF圆锥砂石破碎机
AF圆锥砂石破碎机
AF圆锥砂石破碎机
  • AF圆锥砂石破碎机-01
  • AF圆锥砂石破碎机-02
  • AF圆锥砂石破碎机
  • AF圆锥砂石破碎机

AF圆锥砂石破碎机产品介绍

AF圆锥砂石破碎机用于砂石的中细碎作业,不同于以往的砂石破碎机,该破碎机采用先进的层压破碎技术,破碎效率高,优化的偏心距,可预先设置恒定排料口,自动均匀给料装置使物料在特殊设计的破碎腔内形成均匀的层压破碎,提高易损件的使用寿命。

规格型号:AF36、AF45、AF60

通过量:AF36(125-150mm)、AF45(215-265mm)、AF60(475-555mm)

应用领域:广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。

适用物料:主要用于中碎或细碎砂石,岩石,石块,石料、石灰石、石英石、花岗岩、砂岩等中等硬度及中等硬度以上的物料。

AF圆锥砂石破碎机工作原理



AF圆锥砂石破碎及工作时,电动机的旋转通过皮带轮、传动轴和圆锥部在偏心套的迫动下作旋摆运动,从而使圆锥砂石破碎机的破碎壁时而靠近又时而离开固装在上架体上的轧白壁表面,使砂石在破碎腔内不断受到冲击被破碎,破碎的物料从下部排出。

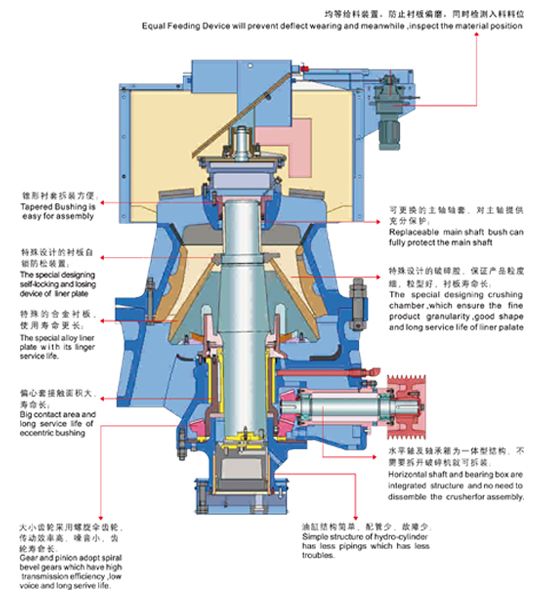

圆锥砂石破碎机原理

圆锥砂石破碎机

AF圆锥砂石破碎机产品特点

AF圆锥砂石破碎机具有通过量大、成品产量高 、粒型好、效率高、自动操作、运转平稳、噪声低等特点,是目前能实现多碎少磨,节能降耗理想的细碎设备。

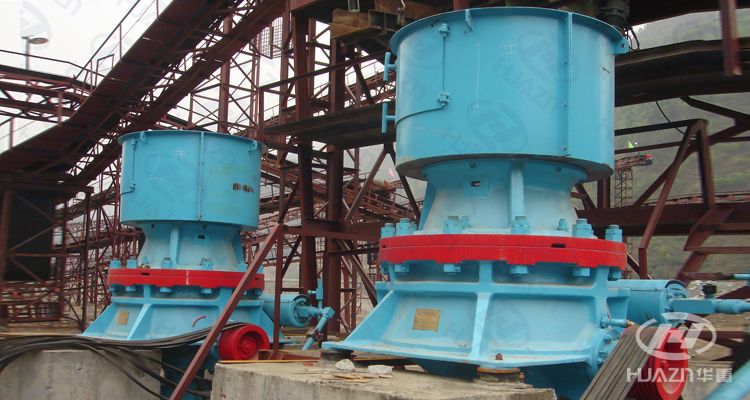

圆锥砂石破碎机

圆锥砂石破碎机

1、特殊的破碎腔型,根据层压破碎理论,在破碎腔的有效破碎段内会形成高密度层,保证产品粒度细,粒形好,产量大。

2、自动操作系统,能够保证设备的高效率平稳运转,如自动控制柜,可根据负荷条件,自动调整出口间隙,以便设备能够在最大负荷下运转。

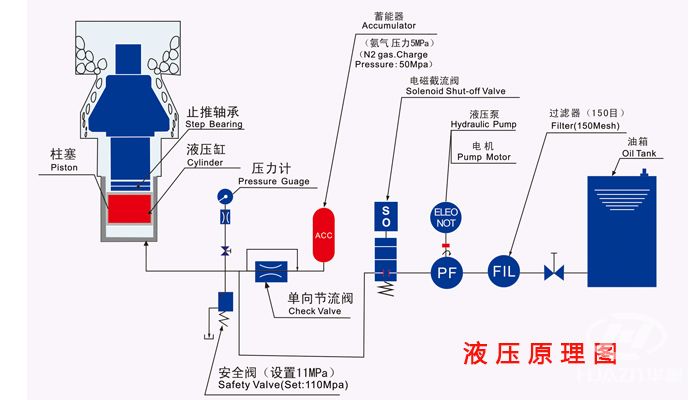

3、自行排出异物,当有非破碎异物混入破碎腔内时,液压缸的油压就变得比蓄能器内的气压高,油就流向蓄能器,于是破碎锥下降,排出异物。一旦异物排除,蓄能器内的油就返回液压缸,圆锥砂石破碎机就自动恢复到原来的出口间隙。

4、均等给料装置,能够防止衬板偏磨,同时检测入料料位,保证投入的物料顺着破碎腔圆周方向均匀布料。

AF圆锥砂石破碎机技术参数



规格型号 AF36 AF45 AF60
给料粒度(mm) 筛孔尺寸(mm) 通过量(t/h) 筛孔尺寸(mm) 通过量(t/h) 筛孔尺寸(mm) 通过量(t/h)
max min 5 13 20 30 5 13 20 30 40 13 20 30 40
100 0 30 70 95 130 150 60 105 140 195 250 260 155 195 275 355 555
  20 30 65 85 115 145 60 100 130 170 215 220 150 195 255 320 485
80 0 40 75 105 145 150 60 110 155 220 260 265 160 205 300 405 575
20 35 70 90 120 130 60 105 140 185 210 215 155 205 275 350 475
60 0 45 85 125   150 65 125 185 260   265
13 40 75 105   125 60 115 155 215   225
20 40 70 100   125 60 110 150 200   200
功率(kw) 132 220 315
注:上述生产能力是指连续供给松散密度为1.6t/m3的石灰石为准,由于给料粒度、岩石类型和物料含水量的不同,实际结果会有差异。

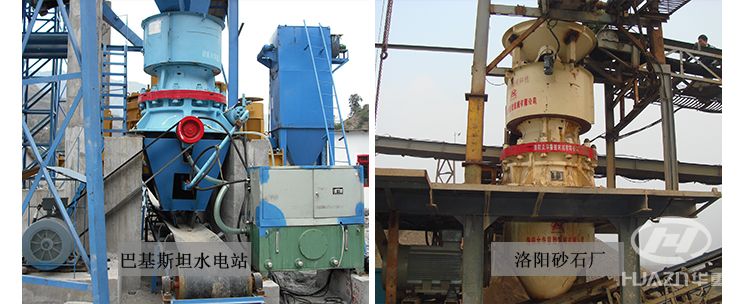

AF圆锥砂石破碎机应用案例
