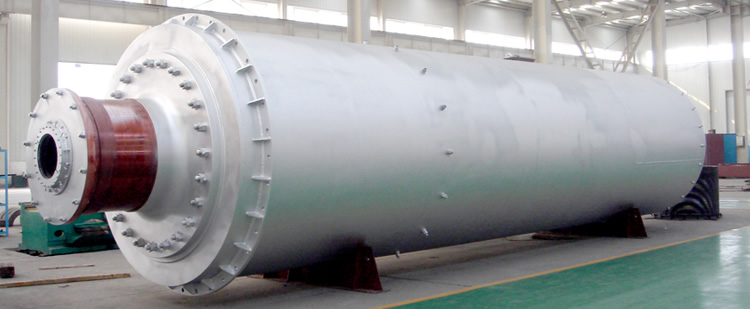

高细高产管磨机-1
高细高产管磨机-1
高细高产管磨机-2
高细高产管磨机-2

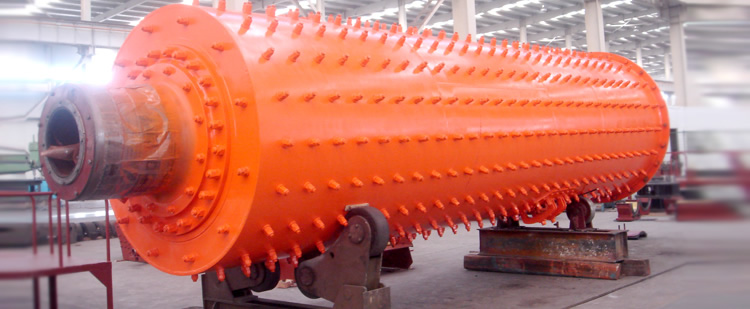

高细高产管磨机-3
高细高产管磨机-3

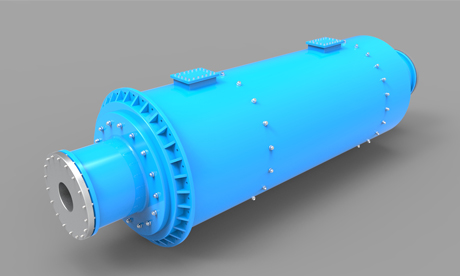

高细高产管磨机-4
高细高产管磨机-4
  • 高细高产管磨机-1
  • 高细高产管磨机-2
  • 高细高产管磨机-3
  • 高细高产管磨机-4

高细高产管磨机产品介绍

高细高产管磨机是指长径比在4以上的磨机,筒体可分为两仓或三仓,又称水泥磨。管磨机一般用于水泥厂干法粉磨生料和熟料,也可用于化工、冶金等行业,经过特殊改造可用于细磨、高炉水渣或钢渣微粉。高细高产管磨机一般采用轴瓦支撑,φ3.0×11m以下也可根据用户要求制作成滚动轴承支承方式。管磨机用于细磨矿渣时,生产能力为所标注产量的30~50%。

装球量:4.8-172(T)

生产能力:管磨机用于细磨矿渣时,生产能力为所标注产量的30~50%。

应用领域:高细高产管磨机一般用于水泥厂干法粉磨生料和熟料,也可用于化工、冶金等行业。

适用物料:高细高产管磨机可用于水泥细磨、高炉水渣或钢渣微粉等。

高细高产管磨机工作原理



管磨机,水泥磨机里当圆筒绕水平轴线以一定转速回转时,装在筒内的介质和原料在离心力和摩擦力的作用下,随着筒体达到一定高度,当它们自身的重力大于离心力时,便脱离筒体内壁抛射下落或滚下,由于冲击力而击碎矿石。同时,在球磨机动转过程中,磨矿介质相互间的滑动运动对原料也产生研磨作用。



高细高产管磨机产品特点



1.高细高产管磨机采用中心传动和边缘传动的传动形式。

2.管磨机与中空轴或传动接管等动静结合部设有专用密封,保证其不漏油、不漏灰。

3.整个磨机系统采用PLC控制,可实现对磨机支承装置和减速器全部轴承及润滑油进行温度巡检和机体振动的检测,并可与中央控制室实现计算机联控。

4.管磨机,水泥磨机粗磨室为金属球或钢棒,最后的细磨室用小球或钢段,排矿方式一般为格子型和溢流型。

高细高产管磨机技术参数



规格型号 筒体尺寸(mm) 筒体转速(r/min) 装球量(t) 生产能力(t/h) 功率(kw)
直径 长度 生料 熟料
MQ1245 1200 4500 30 4.8 0.4-3.8 0.3-2.8 45
MQ1557 1500 5700 27 12.5 ~5.5 ~4.5 132
MQ1564 1500 6400 27 15 ~6.4 ~5.0 160
MQ1850 1830 5400 24 14.5 ~6.0 ~5.3 180
MQ1864 1800 6400 24 18.5 ~6.9 ~5.5 210
MQ1870 1800 7000 24 21 ~7.0 ~6.0 245
MQ2265 2200 6500 21.4 31 ~15 ~14 380
MQ2270 2200 7000 21.4 34.5 ~17 ~15 380
MQ2295 2200 9500 21.4 38 ~19 ~16 475
MQ22110 2200 11000 21.5 50 ~25 ~17 500
MQ22130 2200 13000 21.5 60 ~28 ~18 630
MQ2480 2400 8000 20.4 39.5 ~22 ~15 475
MQ24100 2400 10000 20.4 49 ~30 ~19 630
MQ24110 2400 11000 20.4 58 ~32 ~20 630
MQ24130 2400 13000 20.4 65 ~45 ~23 800
MQ26110 2600 11000 19.6 66 ~46 ~25 800
MQ26130 2600 13000 19.6 80 ~50 ~30 1000
MQ3090 3000 9000 18.7 85 ~52 ~31 1000
MQ3011 3000 11000 18.7 95 ~58 ~38 1250
MQ30130 3000 13000 18.7 110 ~65 ~42 1400
MQ32110 3200 11000 18.2 112 ~68 ~45 1400
MQ32130 3200 13000 18.2 123 ~70 ~48 1600
MQ3485 3400 8500 18 100 ~60 ~40 1250
MQ34110 3400 11000 18 120 ~72 ~50 1600
MQ35110 3500 11000 17 152 ~78 ~54 2000
MQ35130 3500 13000 17 175 ~80 ~56 2200
MQ3895 3800 9500 16.3 123 ~73 ~50 1600
MQ38105 3800 10500 16.3 137 ~76 ~54 1800
MQ38120 3800 12000 16.3 158 ~80 ~58 2000
MQ38130 3800 13000 16.3 172 ~85 ~62 2200
注:高细高产管磨机转动方式为边缘转动。
