螺旋分级机

产品介绍工作原理产品特点技术参数相关产品

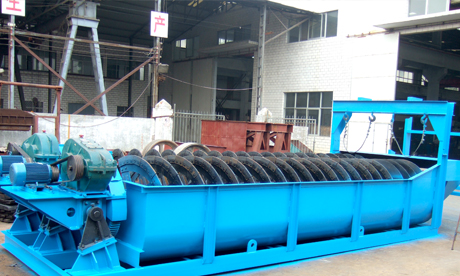

螺旋分级机-1

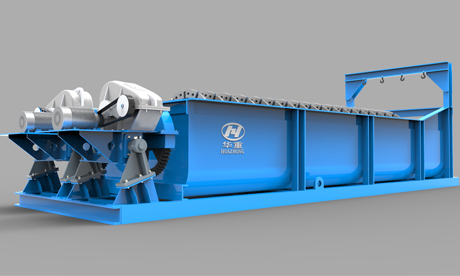

螺旋分级机-2

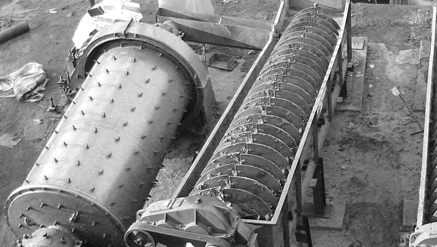

螺旋分级机-3

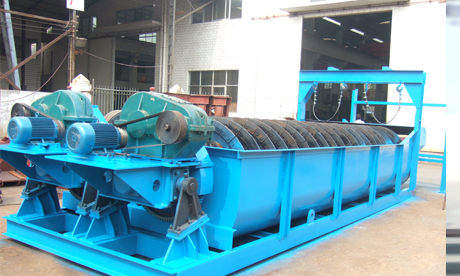

螺旋分级机-4

螺旋分级机产品介绍

螺旋分级机是选矿的设备之一，螺旋分级机借助固体颗粒的比重不同，因而在液体中沉淀的速度不同的原理，进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。

螺旋分级机根据螺旋数量可分为单螺旋分级机和双螺旋分级机两种，根据螺旋叶片浸入溢流面深浅程度可分为高堰式螺旋分级机和沉没式螺旋分级机两种。高堰式螺旋分级机用于溢流粒度为0.83mm～0.15mm的矿石分级，沉没式螺旋分级机用于溢流粒度为0.15mm～0.07mm的矿石分级。

螺旋直径：500-3000（mm）；水槽长度：4500-14300（mm）

生产能力（t/d）： 1、返砂范围：8-3.2 ；2、溢流：32-1410

应用领域：该分级机主要用于选矿、砂石厂磨矿回路中的预先分级、检查分级，以及洗砂作业中的脱泥、脱水等作业。

适用物料：该分级机适用于溢流粒度为0.83mm～0.07mm的各类矿石。

产品画册在线咨询

螺旋分级机工作原理

螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

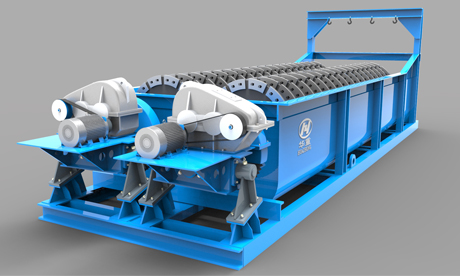

大华螺旋分级机

螺旋分级机产品特点

洛阳大华螺旋分级机特点：

1、该分级机采用密封浸没式轴承。

2、转载动力强劲的独立式提升设备。

3、螺栓安装式耐磨衬板，可延长磨耗寿命。

4、长窄型槽体，可使搅动效果最佳，延长物料在水中悬浮时间。

5、足够大的沉降区域延长物料悬浮时间，更有利于物料分级。

6、合适的浆池深度、面积和螺旋构造组合实现对分级力度最佳的控制。

7、该分级机可根据实际需要选择单螺旋和双螺旋，同时槽体设计选择范围广。

螺旋分级机特点：

1、用于机制砂干法生产工艺中超标石粉的分离，可以非常方便的控制机制砂石粉的含量，满足用户的要求。

2、适合于干法大、中型制砂生产线使用。

3、0.00--0.75mm石粉含量在2%-15%之间可调。

4、石粉质量易于控制，细度调整方便、灵活、可靠。

5、瓦片内衬，维修率非常低。

螺旋分级机技术参数

类型	规格型号	螺旋直径（mm）	水槽长度（mm）	螺旋转速（r/min）	生产能力（t/h）		水槽坡度（°）	功率（kw）		外形尺寸（mm）
类型	规格型号	螺旋直径（mm）	水槽长度（mm）	螺旋转速（r/min）	返砂	溢流	水槽坡度（°）	传动电机	提升电机	外形尺寸（mm）
高堰式螺旋分级机	FG500	Φ500	4500	12	192	32	18	1.5		6409×712×1599
	FG750	Φ750	5500	7.8	256-564	65	14-18.5	3		7100×990×1450
	FG-1000	Φ1000	6490	5.0-7.0	650-1080	110	14-18.5	7.5		8084×1424×2503
	FG-1200	Φ1200	6600	5.0-7.0	1170-1600	155	14-18.5	11	0.4	8195×1574×2747
	FG-1500	Φ1500	8230	2.5-6.0	1120-2680	230	14-18.5	11	0.4	9818×1976×3703
	FG-2000	Φ2000	8450	3.0-3.5	3240-5400	400	14-18.5	11	2.8	10200×2530×4486
	FG-2400	Φ2400	9140	2.5-4.0	4650-7450	580	14-18.5	11月15日	3	11000×2930×5690
	2FG-1200	Φ1200	6600	6	2800	310	14-18.5	5.5×2	0.4×2	8870×2802×2670
	2FG-1500	Φ1500	8230	4.0-6.0	3660-5480	470	14-18.5	11×2	0.4×2	9818×3506×3579
	2FG-2000	Φ2000	8450	3.0-5.5	6480-10800	800	14-18.5	11×2	3×2	10200×4610×4486
	2FG-2400	Φ2400	9140	3.6	9300-14900	1160	14-18.5	15×2	3×2	11000×5430×5690
	2FG-3000	Φ3000	12500	2.0-3.2	14600-23400	1785	14-18.5	18.5×2	4×2	14500×6630×6350
沉没式螺旋分级机	FC-1000	Φ1000	7600	5.0-7.0	675-1080	85	14-18.5	7.5	0.4	9190×1506×3101
	FC-1200	Φ1200	8400	2.5-6.0	1165-1630	120	14-18.5	11	0.4	9995×1846×3277
	FC-1500	Φ1500	10480	2.5-6.0	1140-2140	185	14-18.5	11	0.8	12068×1976×4305
	FC-2000	Φ2000	12900	3.0-3.5	3240-5940	320	14-18.5	11月15日	3	14700×2530×5343
	FC-2400	Φ2400	14200	2.5-4.0	4650-7450	455	14-18.5	11-18.5	4	13000×2930×6885
	2FC-1200	Φ1200	8400	5.0-8.0	1770-2800	240	14-18.5	11×2	0.4×2	10000×3700×4190
	2FC-1500	Φ1500	10500	2.5-6.0	2280-5480	370	14-18.5	11×2	0.8×2	11088×3506×4305
	2FC-2000	Φ2000	12900	3.0-5.5	6480-11800	640	14-18.5	15×2	2.8×2	14700×4610×5343
	2FC-2400	Φ2400	14200	2.5-4	9300-14900	910	14-18.5	18.5×2	4×2	13000×5430×6885
	2FC-3000	Φ3000	14300	2.0-3.2	14600-23400	1410	14-18.5	22×2	4×2	16200×6630×8680
