液压系统代替传统肘板的过载保护

液压系统代替传统肘板的过载保 护 通常情况下，颚式破碎机的过载保护是用肘板来 实现的。肘板的制造材料一般为铸铁，在破碎机的工作过程中出现负载超过设计的过载情况下，肘板就会断裂，以达到保护破碎机其他零部件的目的。显然，以肘板作为过载保护的方法有一些缺点，肘板破坏断裂后需要更换新的肘板，发生备件消耗并占用一定的检修时间，增加设备的运行成本，大型设备的肘板更换在实施上是非常困难的。在肘板的过载保护替代方面，已经经过了气动液压联合过载保护和液压过载保护两个阶段。

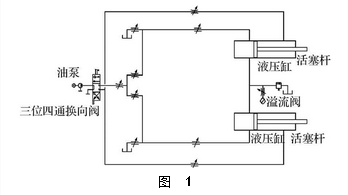

下面以 Ａｕｔｏｍａｔｉｃ Ｗｅｉｄｉｎｇ 公司开发并在 Ｌｉｐｐｍａｎｎ ３０６２ 颚式破碎机上应用的代替肘板起到过载保护作用的液压过载保护系统为例介绍一种典型的颚式破碎机液压过载保护、调节系统。该液压系统的原理图如图 １。

该液压保护、调节系统既可以应用于简摆 （双肘板） 颚式破碎机，也可以应用于复摆 （单肘板） 颚式破碎机，同时，也可以根据具体的结构设计增加或减少液压缸的数量。

该液压保护、调节系统主要有以下功能：

（１）过载保护根据工况的需要，设定溢流阀的溢

流压力。当破碎机发生过载时，溢流阀开启，活塞杆在压力的作用下向后移动，同时动颚体向后移动而对破碎机的传动和工作机构起到过载保护作用；

（２）调整破碎机的排料粒度使用传统的肘板过载保护装置，通过调整肘板座后面的垫板的厚度达到调整排料粒度的目的。这种调整方式工作量大，操作烦琐。使用液压保护、调节系统来调整排料粒度的优势是非常显而易见的；

（３）卡阻物料的清理在由于物料原因导致破碎机卡阻无法运转，而破碎机又没有发生过载的情况下，

利用上述保护、调节系统操作，活塞杆向左移动，就可以非常容易地清理卡阻物料了。
