AF60圆锥破碎机的应用及性能分析

AF60圆锥破碎机的应用及性能分析

马亚辉1，沈俊萍1，刘绍文2

1.洛阳大华重型机械有限公司，河南洛阳471023；

2.昆明金因润通冶金有限责任公司，云南昆明651023

摘要：介绍AF60在用户现场的使用效果，从深层次对AF系列细碎圆锥破碎机与一般圆锥破碎机性能参数进行分析对比。

关键词：圆锥破碎机；细碎；层压缩破碎；铜矿；水电

1  前言

        圆锥破碎机广泛用于冶金、化工、耐火材料、水电、城建、高速公路等行业中、细碎各种矿石、岩石，特别对中硬、特硬及磨蚀性物料，比其它类型的破碎机更具有优越性。

随着我国城市、高速公路、高速铁路建设的迅猛发展，国内有色、黑色金属矿山的大力开发，对设备的性能要求也大大提高。洛阳大华重型机械有限公司2006年与日本阿尔斯泰克公司（川崎重工和神户制钢的破碎、粉碎和筛分公司，英文名EARTHTECHNICACO.,LTD.）合作，先后引进开发生产具有国际先进水平的AF系列、DH系列圆锥破碎机及大型高效颚式破碎机等产品。

2  AF60圆锥破碎机在云南某铜矿的应用

         2009年11月设备正式运行，日处理量高达4000t，创造了较大的经济效益和社会效益。AF60圆锥破碎机以高可靠性及高产量赢得了用户信任，该公司在2011年再次采购我公司1台AF60圆锥破碎机及2台AF45圆锥破碎机。

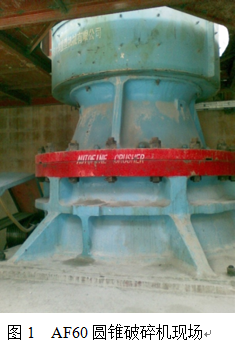

       该系统粗碎为我公司引进日本技术的ASTRO 4230颚式破碎机，中碎为某公司制PYY1650圆锥破碎机，细碎为我公司的AF60圆锥破碎机（315kW，图1），下游磨矿设备为2台2.8X3.6m及2台3.2X3.1m球磨机。
       该系统中AF60圆锥破碎机配套筛筛孔尺寸为8X12mm长孔，该公司测得筛下物成品产量为250t/h（干料），200t/h（湿料），高于160t/h的设计产量。破碎后的产品粒形好，针、片状含量极少，能满足如水电、高速公路、机场等对粒形要求严格的场合。电机额定电流556A，达到较高产量时的电流仅在370A～450A，液压缸压力在2MPa左右，距离额定值还有一定空间，在正常工作时电流及油压的波动较小，对设备的稳定运行很有利。

该设备在定期检查时发现关键零部件均正常，可见有较高的可靠性。由于物料性质原因设备破碎壁与轧臼壁使用1年更换时发现厚度仍有一定的使用余量，且轧臼壁磨损非常均匀，利用率较高，由此可见均等给料装置发挥的作用。

AF60圆锥破碎机以进口设备的性能、国产设备的价格，高可靠性、高产量与较低的备件价格为用户创造财富的同时节约了大量的运行成本。

3  AF系列细碎圆锥破碎机性能分析

        AF系列细碎圆锥破碎机是与一般型号圆锥破碎机（单粒破碎）的破碎理论完全不同的层压缩破碎理论，可大量生产高品质的粒形好的细粒产品，达到平稳运转，实现低运转成本。

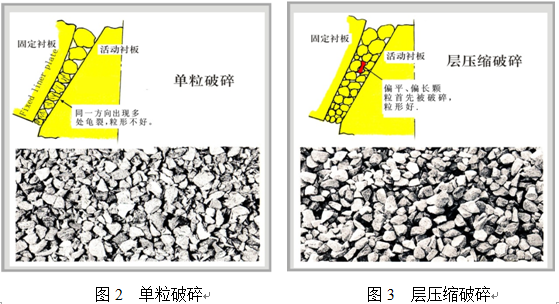

        一般型号的设备为了得到较小的产品得把排料口调整得较小或利用特殊形状的腔形，此种破碎是一个个的单粒直接压缩的破碎方式，其结果是破碎机能力不能充分发挥，另外也因原料的负荷变动、水分等影响性能受明显影响，造成通过量小，细粒的生产量也小，偏平偏长的产品多粒形不好（图2），产品强度低，机械负荷大，机械的耐久性不好，有时不能平稳运转。为了从根本上解决问题，

破碎机改变了细碎的概念：加大排料口间隙，即使出口间隙大，只要满足适当压缩的做功条件，就有可能生产出更多的细粒产品。实现层压缩破碎的设备出口间隙大并利用特殊的破碎腔形成复数的粒子层、提高破碎腔内的岩石密度、将破碎能量充分加给岩石，以达到破碎的目的（图3）。

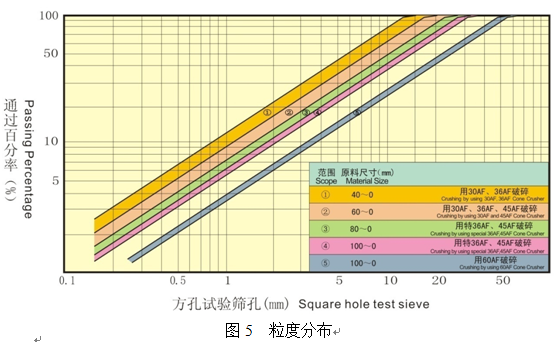

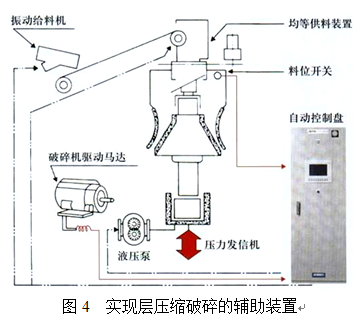

        为了实现层压缩破碎，均匀布料装置不可缺少，以防止原料粒度偏析、达到稳定运转，破碎壁与轧臼壁磨损均一，零部件寿命长；为了实现层压缩破碎，自动控制系统也不可缺少，该系统随时监视液压系统的压力值、主电机的电流值及料位，根据负荷条件自动调整排料口间隙，以便能在最大负荷下运转，获得更大的产量及更好的粒形（图4）。单粒破碎一般等于排料口尺寸的产品产量约占通过量的50%，层压缩破碎一般等于排料口尺寸的产品约占通过量的70-80%（图5）。

        在水电、建材、高速公路、高速铁路、金属矿山、陶瓷材料等行业，需要大量的砂石颗粒骨料。这些原料不仅需要一定的硬度，而且加工后的成品呈立方体，针片状含量少。以往必须要经过整形机整形才能使用，增加了设备的投入成本和使用成本。AF系列细碎圆锥破碎机的应用便很好地解决了这一问题。文献[1]通过实例分析了AF36圆锥破碎机在人工砂石系统中的应用。

4  结语

        AF60细碎圆锥破碎机在经过长达2年多的稳定运行证明了该设备自动化程度高，产量高，操作简单，运行可靠稳定，设备及备件价格低，易损件寿命长，后期运行维护成本低，为企业带来了巨大的经济效益。AF系列细碎圆锥破碎机及DH系列中碎圆锥破碎机在有色金属矿山及水电行业均已有较多的成功应用，值得在相关行业中推广。

参考文献

[1]  赵梅生.  AF36圆锥破碎机在人工砂石系统中的应用分析. 人民长江，

2011（14）：102-104.
