复摆型颚式破碎机

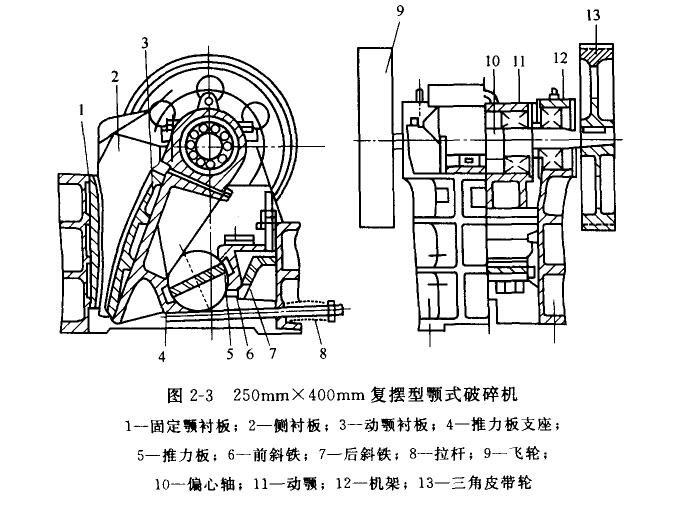

    与简摆测颚式破碎机相比，复杂摆动型(复摆型)颚式破碎机减少了连杆、后推力板及动颚心轴等部件，使机构简化。由于运动轨迹不是以动颚心轴为中心的往复摆动，而是很复杂的轨迹、因此称为复摆型颚式破碎机。复摆型颗式破碎机(图2—3)的动颚ll通过滚子轴承固定于偏心轴10上，下端由报力板5支承，当电动机通过三角皮带轮13带动偏心铂转动时，动颚即时而向固定颚方向运动，时而远离固定颚运动，在破碎腔的物料即遭受破碎并陆续向下徘送。动颚下端凹槽内有推力板支座4。推力板的前端支撑在支座内，后端支承在前斜铁6的支座内。前斜铁卡在机架两个侧壁的导槽内，可以左右移动。后斜铁7通过与其相连的螺母可以上下调节。设后斜铁向上运动，由于斜面关系前斜铁即被推向左方运动，排料口宽度变小。反之，设后斜铁向下运动，排料口宽度变大。前斜铁和后斜铁是排料口宽度的调节装置。动颚衬板、固定颚衬板、侧衬板、拉杆、弹簧、飞轮等，都与简摆型颚式破碎机相似，这里不重述。由图2—3可见，动颚与机架上的轴承是滚动轴承，摩擦小，起动方便，润滑较简单。

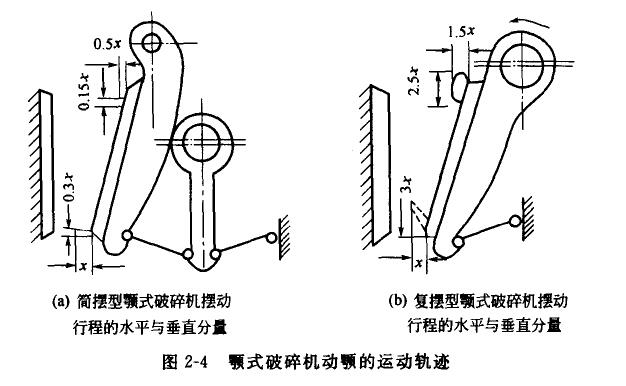

    颚式破碎机动颚的运动轨迹示于图2—4。在简摆型颗式破碎机中，动颚以心轴为中心而摆动一段圆弧，其下端的摆动行程较大，上端较小。摆动行程可分为水平的与垂直的两个分量，视机构的几何关系而定，其比例大致如图2—4(a)所示。复摆型颚式破碎机的运动轨迹较为复杂，动颚上端的运动轨迹近似为圆形，下端的运动轨迹近似为椭圆形。其行程的水平与垂直分量的比例大致如图2—4(b)所示。简摆型与复摆型颚式破碎机动颚运动的另一个区别，就是在简摆型中，动颚上端与下端同时靠近固定颚或远离固定颚，即动颚上端与下端的运动是同步的；而在复摆型中，动颚上端与下端的运动是异步的，例如，当动颐上端朝向固定颚运动，下端却向相反于固定颚的方向运动。换句话说，在某些时刻，动颚上端正在破碎物料，下端却正在排出物料，或反之。

    颚式破碎机靠动颚的运动进行工作，因此，动颚的运动轨迹对破碎效果有较大的影响。简摆型动颚上端的行程小于下端的，上端行程小对于破碎某些粒度及韧性较大的物料是不利的，甚至不足以满足破碎大块给料所需要的压缩量，但下端行程较大却有利于徘料通畅。除此以外，简摆型动颗的垂直行程较小，因此动颐衬板的磨损也较小。

    复摆型颗式破碎机动颚在上端及下端的运动不同步．交替进行压碎及排料，因而功率消耗均匀。动硕的垂直行程相对地较大，这对于排料、特别是排出强性及潮湿物料有利，但垂直行程较大导致衬板的磨损加剧。

    复摆型颚式破碎机推力板的方向可以向上倾斜或向下倾斜，当推力板的方向向上倾斜时，在诽料端附近，动颚闭合时有一向上运动的分量、此分量使油斗与衬板之间产生较大的摩擦，特别是当排料口宽度较小时，特产生过粉碎。而当推力板的方向向下倾斜时，动颚闭合时在排料端附近有一向下的运动分量，有利于加速物料排出，提高产量，减少过粉碎。
