无箅条可逆锤式破碎机

有些用户对破碎产品要求非常严格，如火力发电厂硫化锅炉燃烧的是煤粒顺个是煤粉。锤式破碎机安装算条筛可以控制产：品粒度小会过大，但出于锤头与算条产生挤压与剪切使得产品产生过粉碎，粉料量大，所以就将箅条筛去掉，减少大量粉料来满足不同用户的要求，这样就产生了无箅条筛锤式破碎机。为了增加易损件寿命，义将转子和腔形制做成对称的．如图15—5所示，这样使转于可以双向旋转，即可逆式无箅条锤式破碎机。

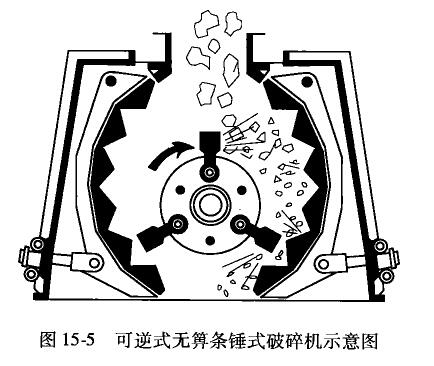

无箅条可逆锤式破碎机图15—5

无箅条可逆锤式破碎机结构特点

以碎煤为例，煤块进入破碎机后，受到高速旋转的锤头冲击，首次有大部分被击碎，其余小部分块煤获得动能后，高速冲向破碎板再次被破碎，经破碎板反弹，再次锤击，如此反复在破碎腔内经过多次以及煤块之间的相互撞击丽破碎。产品粒度通过调整转子与破碎板之间的间隙大小来控制。被碎的煤块从诽料口排出。图15—6所示为PCKW无箅条可逆锤式破碎机。其破碎机原理是，当物料进入破碎机后，受到高速旋转锤子的冲击或与腔内高速运动的其他物料撞击。被锤头冲击的物料破碎后，其碎粒获得冲击动能，以2倍于锤头的线速度撞向腔内反击板或与腔内其他物料撞击，如此反复，腔内积聚的集合颗粒群多次的剪切和服磨，细小颗粒的产品，最终从腔中排出。

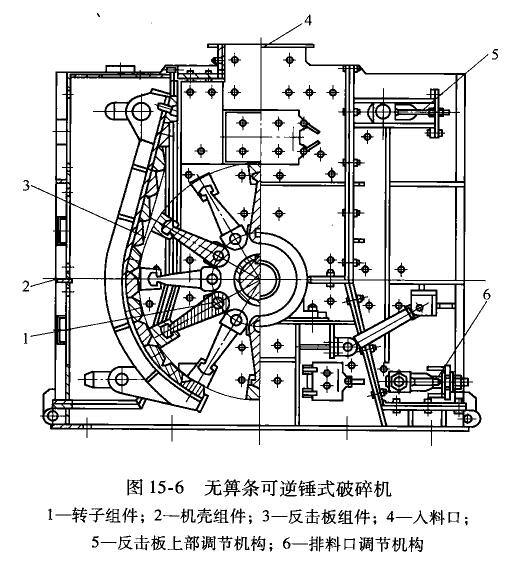

无箅条可逆锤式破碎机结构特点图15—6

破碎机由电动机驱动液力耦合器、主轴带动转子进行工作。该机结构特点是，无箅条，可适用于破碎含水量较大的脆性物料；内反击板构成高深破碎腔，有较大的破碎腔空间，能充分发挥反市破碎效果，料块在破碎腔中存留时间较长，相互碰撞次数相对增多、破碎比大，产品粒度很细，一般为3—6mm。出料粒度可通过调节反击板下部与锤头之间的间隙来控制；采用小锤盘长构组合式锤子，除了具有组合式锤子优点外，由于锤柄长，在锤帽相同质量条件下，增加打击力度，从而提高破碎效果；机架可以内液压开启和关闭，便于操作和装拆易损件。
