环式破碎机工作原理

来源: │ 发表时间:2015-06-03 08:28:42 │点击量:



环式破碎机工作原理



环式破碎机主要是利用旋转转子上的环锤施加锤击力,从而获得破碎物料作用的。

物料从本机料斗进入破碎室后,立即受到高速旋转的四排交错安装着的环锤冲击并挤压于破碎板上,由于从环锤获得动能,物料受其剪切挤压,滚碾和研磨,从而破碎到所需破碎粒度后,便从筛板的栅孔落下,本机尚不能被破碎的,如铁志块和杂物等,经拨料器将其拨进到除铁室内。

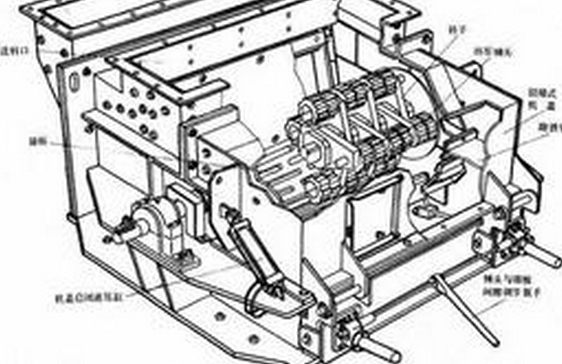

环式破碎机工作原理

环式破碎机工作原理 - 机器结构



本机主要有机体、机盖、转子、筛板调节器、筛板架等组织。



1、机体和机盖部分



   机体和机盖都是采用钢板件焊接,机体与机盖通过绞链,用吊链可进行翻转开合。当需要更换锤环等零件时,先卸下结合面上紧固螺栓后,打开机盖,机盖可翻转90度。如图一,从环轴上拆下端部上的弹性销或孔用挡圈,抽出环轴,便可更换环锤等。

机体的前面设有挡板,借以更换筛架等零件用。挡板密封垫,靠螺栓,螺母紧固住,在机体的后部与筛板架相对应处,它安装一个下拨料板,与机盖上的上拨料板相对应,构成除铁室。其外特制一扇门,便于每班及时除铁及杂物用。

机体和机盖的内壁上,均装有防护性的耐磨衬板。



2、转子部分



   在主轴上装配有平键,两圆盘。隔套、摇臂和齿形及圆形环锤,按静平衡的规定,分别通过环轴套穿在摇臂和圆盘上,靠弹性销或孔用挡圈定位卡住。其主轴上各零件由两端的夹套,锁紧螺母予以锁固,为避免工作中产生回松,在紧固处施点焊滞动。在主轴两边它装有OB286-64型双列向心球面滚子轴承。联轴盘和挠性联轴器等零件与电动机轴相连在一起。



3、筛板架部分



筛板架是采用钢板和角钢焊接而成,上部焊有悬挂轴。挂在机体上的轴座内,用卡板限位。支架下部的耳孔与筛板调节器的丝杆相结合在一起,用锰钢制成的破碎板,大小筛板等零件,靠螺栓,螺母紧固其上。



4、筛板架调节部分



本机一般具有左右两个筛板架调节器。它由U型座,丝杆、螺母和调节器座或支架等零件所组成。

当筛板与环锤之间需要调整时,先松开紧定螺母,再旋拧调整螺母来驱动丝杠从而获得所需的调整之间隙。当出料粒度满足要求后,用锁紧螺母将其固定。





环式破碎机工作原理 - 机器的安装



1、机体安装在基面上,基面要求平直。

2、本机装入基础之后,应从两个方面找水平,主轴轴向水平度允差0。1/1000毫米,机体纵向(前后 )水平度允差0。5/1000毫米。

3、机体和机盖的结合面处,应严格密封,密封垫应垫好,不得漏粉尘(本机随机务备有海棉橡胶垫5*14毫米)。

4、转子主轴水平允差〈0。3/1000毫米。

5、环锤的旋转轨迹圆与筛板之间隙,开车前应调至20-25毫米,并保证机内不得有杂物存留。

机器的润滑

1、本机在发货前,轴承部分末注润滑脂,为防止库存和运输过程中产生锈蚀,轴承仅涂有防锈甘油,用户使用本机之前,应将此油除掉,并将轴承清洗干净。

本机开车前应必须润滑之部分:

1、轴承—转子两端轴承,注入二硫化钼锂基润滑脂。注入量应为油腔1/3~2/3为宜。但应不少于轴承座内腔。而润滑脂必须保证清洁。并应定期更换。一般半年更换一次。

2、联轴器的组合件的相配合面。

3、筛板架上的调节丝杠与螺母的配合面。





环式破碎机工作原理 - 机器的试车



1、空载试车



A试车前必须进行下列工作

(1)检查地脚螺栓及各紧固栓等零件是否松动。

(2)调整筛板与锤环之间隙。

(3)检查转子旋转方向是否正确

(4)盘车2-3转后,观察是否有蹩劲现象。

B空载试车

(1)开车后,机体应无明显振动。

(2)运转4小时,轴承温度不超过80度。

(3)运转中应无金属的相撞声响。

(4)当本机达到运行速度后,再调节筛板与环锤之间隙。



2、负载试车



(1)按全定尺寸物块进行给料,应由少量开始,而逐步增加到额定量。

(2)负载四小时后,停车再次检查各项要求,认为一切正常。方可连续运行24小时。





环式破碎机工作原理 - 使用注意事项



1、给料应布满转子全长度上,给料应均匀。

2、破碎物料中,不准带进较大的金属块,木块等杂物,物料中的含水量,含粉量均应不超过引起筛板栅孔的堆塞为宜。

3、运行时,要经常注意轴承的温升是否超过80度,每隔三个月应注油一次,每年最少清洗两次,全部换注新油,推荐采用二硫化钼锂基脂。

4、当环锤磨损过大,效率变低民情况下,应更换环锤,其环锤的安装排列均应保证每对相对应的两排环锤必须平稳。允差为0。17公斤,平衡方法如表一,见环锤的更换一节。

5、大、小筛板和破碎板为50毫米,当磨损到20毫米厚度时,必须更换。

6、不允许代负载起动,一定要在本机达到运行速度后,方可施加载荷工作。

7、本机不得随意增加转子的转速,不可超过额定转速。
