JC颚式矿石破碎机结构特征

来源:www.lydhpsj.com │ 发表时间:2015-08-05 08:03:34 │点击量:

JC颚式矿石破碎机结构特征

1  机架部

        机架为钢板焊接结构并经退火处理。机架前墙板上装有固定颚板。在机架内侧破碎腔处装有左、右边护板,以防机架内侧壁的磨损。固定颚板通过定颚压块固定在前墙板上,便于拆卸,在机架的侧墙板上安装有左、右边护板。

        固定颚板、左、右边护板均为高锰钢铸件(易损件),要根据破碎物料的性质定期更换。更换固定颚板时,先通过专用工具吊住固定颚板,再将定颚压块螺栓松开,定颚压块拆下,再将固定颚板拆下、吊出。安装固定颚板的顺序应与拆卸顺序相反,先将固定颚板装到位后,然后装定颚压块,注意定颚压块必须用T型槽用螺栓拉紧。更换边护板时,先将边护板螺栓松开,拆下边护板,安装边护板的顺序应与拆卸顺序相反,先将边护板装到位后,再安装边护板螺栓。注意待边护板安装到位后必须用边护板螺栓拉紧。

2 动颚部

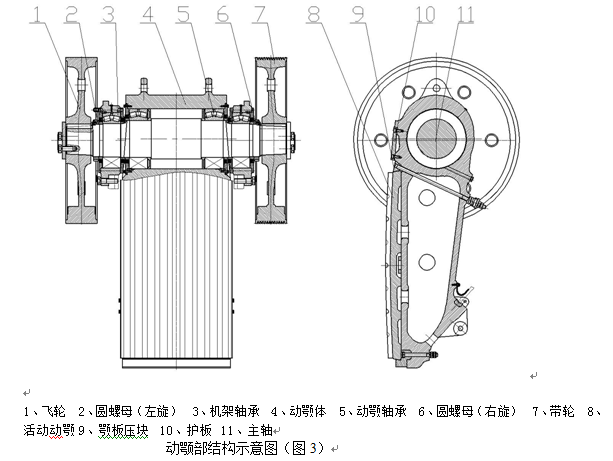

         如图3所示动颚体为铸钢件,正面装有活动颚板,上部借助偏心轴与轴承悬挂在机架上,下部支撑在肘板上,并与肘板成滑动接触,在偏心轴两端装有带锥套的皮带轮和飞轮。在动颚上部装有护板,防止因给料而使动颚上部磨损及轴承孔变形,从而影响动颚使用寿命和轴承等零件的顺利拆卸。

动颚体的正面安装有活动颚板和楔块。活动颚板为高锰钢铸件(易损件)要根据破碎物料的性质定期更换。更换活动颚板时要先将动颚板压块取下,动颚板压块拆下后再将活动颚板拆下。活动颚板的安装顺序与拆卸顺序相反,要先安装活动颚板再安装动颚板压块,在动颚板压块上可焊接钢板以达到压紧活动颚板的目的。

动颚体与机架上的轴承均为调心滚子轴承。如图2所示轴承的密封均采用机械密封。轴承应加入3#合成锂基润滑脂或其它相当润滑脂(注意:不同牌号及型号的润滑脂不可混用)。轴承加入润滑脂的量应占轴承空腔容积的2/3。每工作约40小时加油一次,每半年应清洗更换一次润滑脂,更换时应将轴承用煤油清洗干净,重新加油至轴承容积的2/3。

若设备在露天、粉尘多或高温环境下使用,应缩短加油周期和更换周期。

3  肘板

        肘板一端支撑在动颚下部,另一端支撑在调整座上,并与其形成滑动接触。肘板除支撑动颚外,还有当外来不能破碎的异物进入破碎腔内,破碎机负荷突然增大的情况下,自身立即折弯或断裂,从而保护其它零件不受损伤。

4  调整斜铁

        用机械调整装置通过调节调整斜铁来根据用户的需要调整排料口的大小,从而控制出料粒度。注意:在通过调整装置调整排料口时必须将拉杆弹簧锁紧螺母松开,调节后,拉杆弹簧锁紧螺母锁紧。

5  弹簧拉杆装置

        设备的弹簧拉杆装置由拉杆、弹簧,螺母等零件组成,用于保证颚式破碎机整个运动机构的紧密配合,及平衡动颚与肘板在工作时产生的惯性力。弹簧预压力不易过大,只要消除肘板与动颚、肘板与肘板垫间的冲击响声即可。
