辊式破碎机的类型

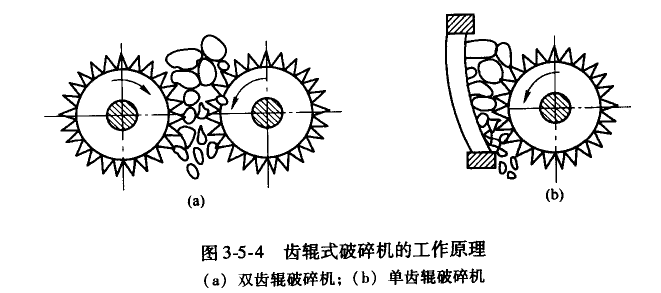

      齿辊式破碎机的工作原理：双齿辊破碎机由两个相对回转的齿辊组成；单齿辊破碎机由一个旋转的齿辊和一个弧形破碎板组成。齿辊转动时辊面上的齿牙可将煤块咬住并加以劈碎。破碎后的产物随齿辊的转动从下部排除。

     齿辊式破碎机的特点是能耗小．产品多呈立方形，过粉碎程度低，在选煤厂多用于大块原煤破碎，也可用于中煤的破碎。由于破碎坚硬物料时易损坏辊齿．因而不适于破碎含坚硬矸石较多的原煤。单齿辊破碎机的辊齿比双齿辊破碎机的给料粒度大，适用于粗碎；双齿辊破碎生产能力较高，常用于中碎。

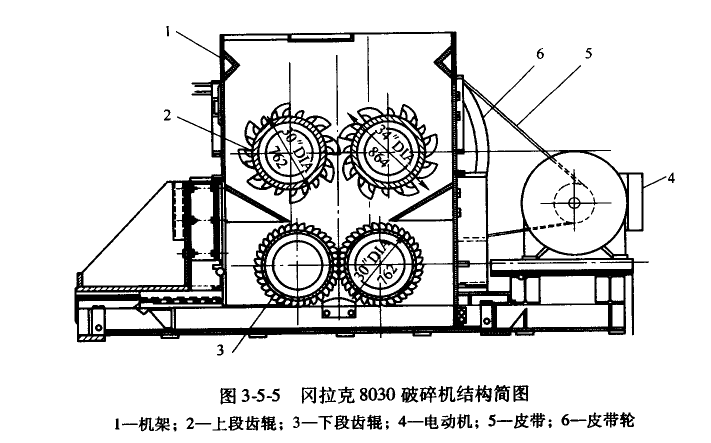

     为厂满足大破碎比的要求，洛阳大华公司研制了4齿辊破碎机（如下图3-5-5）。也就是将两个双齿辊破碎机串联起来。前一个破碎机的排料是后一个破碎机的入料。其特点是破碎比大，由于把初碎与二次破碎合二为一，一台破碎机即可满足各种粒度要求的破碎。

液压辊式破碎机

       这种双辊破碎机的活动辊的轴承是由一套液压装置支承的。液压装置除起保险装置和排料口宽度调节装置的作用外，它还有一套“补偿油缸”，当活动辊移动时能保证活动辊与固定辊的轴线平行。

      固定辊和活动辊分别由两台电动机传动，活动辊的轴承由双活塞及其连杆5支承。蓄能器3中充以氯气，其压力视所需要的破碎力决定。当排料口宽度需要调小时，油泵1把油通过问门2a排人油压缸，活塞另一例的油通过阀门2d排回油箱。当排料口宽度需要调大时，油通过阀门2c排入油压缸，活塞另一侧的油通过阀门2b返回油箱。

       当非破碎物进入破碎机时，活塞受力将大于蓄能器中氯气的压力，使活动辊往左方移动。由于补偿油缸之间交叉连接，它将保证活动辊移动时，其轴线与固定辊的轴线保持平行。
