卧式锤式破碎机结构设计的合理性检验

对于轴的结构必须满足：

⑴. 主轴和安装在主轴上的零件要有准确的工作位置；

⑵．轴上的零件便于安装和拆卸、调整。

⑶．轴应有良好的制造工艺性。

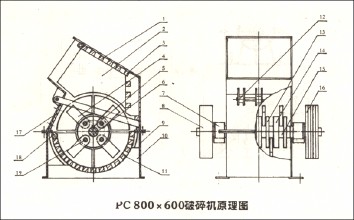

1.轴上零件的安放顺序如下：

飞轮、轴承、圆盘、轴套、轴承、带轮  因为主轴是阶梯轴，根据阶梯轴的特点，并且轴上零件的安装要求也不高，所以上面提到的第二 条容易满足。  至于第三条：轴的制造工艺性，主要是指便于加工和装配轴上的零件。并且生产率高、成本低。 一般来说，结构越简单，工艺性越好。所以应该尽量简化轴的结构。为了便于装配零件并去掉毛刺， 轴端应制出45度倒角。在需要切制螺纹的轴段，应留有退刀槽。起尺寸都可查有关的标准和手册。若 需要磨削加工的轴段，应留有砂轮和越程槽。

具体分析如下：该主轴有3个轴段有键槽，为了减少装夹工件所需的时间，应在这些不同的轴段 上开的键槽在轴的同一条母线上。另外，还为了减少加工刀具的种类和提高劳动生产率，轴上直径近 似的地方，圆角、倒角、键槽宽度、砂轮越程槽宽度，退刀槽宽度等尽可能采用相同的尺寸。

2.下面仍就轴上零件的定位问题，详细地阐述一下，一些轴向和周向定位零件的使用及特点。

⑴先说轴上零件的轴向定位，就以此主轴为例，主要有轴肩、套筒、圆螺母、轴端挡圈、轴承端 盖等，靠这些定位元件来保证的。

①．轴肩主要分为两大类，定位轴肩和非定位轴肩。在该主轴上，轴肩很多，这两大类都包括。 虽然利用轴肩定位是最方便可靠的方法，但是采用轴肩就必然导致一个问题，那就是不可避免的使轴 径加大，而且轴肩处将因为截面突变而引起应力集中。另外，轴肩也不利于加工。所以，在考虑轴的 设计时，尽量避免过多的轴肩定位。而且，还有一点需要说明，轴肩多用于轴向力比较大的场合。  值得注意的是，定位每一个滚动轴承的轴肩，都有两处，且都是定位轴肩。对这种定位轴肩来说， 有一个要求：轴肩的高度必须低于轴承内圈端面的高度，以便拆卸轴承。轴肩的高度可查机械设计手 册中的轴承安装尺寸。还有，为了使零件能紧靠轴肩而得到准确可靠的定位，轴肩处的过渡圆角半径 必须小于与之相配的零件毂孔的端部的圆角半径或倒角尺寸。轴和零件上的倒角和圆角尺寸的常用规 范可以查教材下册中的第651页的表。非定位轴肩是为了加工和装配方便而设置的。高度没有严格的 规定，一般可取为1到2毫米。

②．在该主轴上，还采用了套筒定位，这种定位方式的特点是，结构简单，定位可靠，轴上不需 要开槽、钻孔和切制螺纹，不会影响到轴的疲劳强度。所以，在两个零件之间，且间距不大时，可以 采用这种定位。同时，套筒定位还保证了两个圆盘，或者，圆盘和锤头（销轴套筒）之间的轴向定位。 当然，若两零件的间距太大，则不宜用套筒定位这种方式，因为，那样就会增大套筒质量以及材料用 量。另外，套筒与轴的配合比较松，如果轴的转速较高，也不宜采用套筒定位。

③．在该主轴的轴端，以及销轴的轴端，都采用了圆螺母定位。这种定位可以承受大的轴向力，

但是，轴上的螺纹处将会有较大的应力集中，降低轴的疲劳强度，所以，一般用于固定轴端的零件。 就如上面所述， 若两零件的间距太大，不宜用套筒定位这种方式的时候， 就可以考虑采用圆螺母定位。

④．在该主轴上，还采用了轴承端盖通过螺钉与其他部分连接。而使滚动轴承的外圈得到轴向定 位。有时，整个轴的轴向定位也可以靠轴承端盖来实现。

⑵再说轴向零件一般也常用到周向定位。周向定位的目的是限制轴上零件与轴发生相对运动。 在该主轴上，有三处都采用的是平键连接，其他的常用周向定位元件有，花键、销、紧定螺钉和 过盈配合等。圆盘、飞轮、带轮都是用平键连接的。其他的，如齿轮、半联轴器等与轴的周向定位也 都采用这种连接方式。按其直径，由手册查地平键剖面b×h，键槽用键槽铣刀加工的 。
