矿山破碎机

来源:http://www.lydhpsj.com     发布时间:2016-01-14 13:29:13      点击:
导读:矿山破碎机的产品种类、矿山破碎机的组成结构及其故障维修:矿山破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。矿山破碎机的用途是矿山破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。...



矿山破碎机的产品种类、矿山破碎机的组成结构、矿山破碎机的故障及维修



矿山破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。矿山破碎机的用途是矿山破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。



矿山破碎机的产品种类、矿山破碎机的组成结构、矿山破碎机的故障及维修


矿山破碎机的产品种类



颚式破碎机(颚破机),锤式破碎机(锤破),环锤式破碎机反击式破碎机(反击破),复合式破碎机(复合破),辊式破碎机(双辊破),对辊破碎机,冲击式破碎机(冲击破),颚破机,鄂破机,细破机,破石机,碎石机,克石机,给料破碎机,原煤破碎机,路面破碎机,河卵石破碎机,鹅卵石破碎机复摆粗碎颚式破碎机,复摆细碎颚式破碎机,等等一系列的破碎设备。



矿山破碎机的组成结构



矿石破碎机由机壳、转子、打击板、锤头、支架、衬板等组成。

1.机壳由上机体、后上盖、左侧壁和右侧壁组成,各部分用螺栓连结成一体,上部开有进料口,内部镶有高锰钢衬板,磨损后可以更换,机壳和轴之间漏灰现象十分严重,为了防止漏灰,设有轴封。机壳下部直接安放在混凝土基础上,并用地脚螺栓固定。为了便于检修、调整和更换蓖条,下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便,两侧壁也对称的开有检修孔。

2.转子由主轴、圆盘、销轴等组成,圆盘上开有6个均匀分布的销孔,通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两端用锁紧螺母固定。转子支承在两个滚动轴承上。此外,为了使转子在运动中储存一定的动能,避免破碎大块物料时,锤头的速度损失不致过大和减小电动机的尖峰负荷,在主轴的一端还装有一个飞轮。

3.主轴是支承转子的主要零件,冲击力由它来承受。因此,要求其材质具有较高的韧性和强度。通常断面为圆形,且有平键和其他零件连接。

4.打击板有两块,折线型。一个可以调整,一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。 5.锤头是主要的工作部件。其质量、形状和材质对万华矿石破碎机的生产能力有很大的影响。因此,根据不同的进料尺寸来选择适当的锤头质量。锤头用合金铸造而成,是一般锰钢锤头寿命的3倍以上!



矿山破碎机的故障及维修



由于破碎机工作条件相对比较恶劣,在运行过程中承受的力矩或振动较大,常会造成传动系统故障,常见的有轴承室、轴承位磨损,轴头、键槽磨损,皮带轮、联轴器内孔磨损等。同时由于生产现场粉尘比较严重、润滑条件不良,也会加速传动部位的磨损。

另外现代生产企业生产自动化、连续化程度高,对设备平稳运行的要求也越来越高。而破碎设备也在向大型化、高产量化方向发展,拆卸、运输、维修难度也在不断增大,若没有先进的维修手段,以上设备问题一旦发生,不能在第一时间快速有效解决,势必会严重影响企业的生产。





矿山破碎机设备常用的有哪些?



有4种:鄂式破碎机、圆锥式破碎机、反击式破碎机和冲击式破碎机。

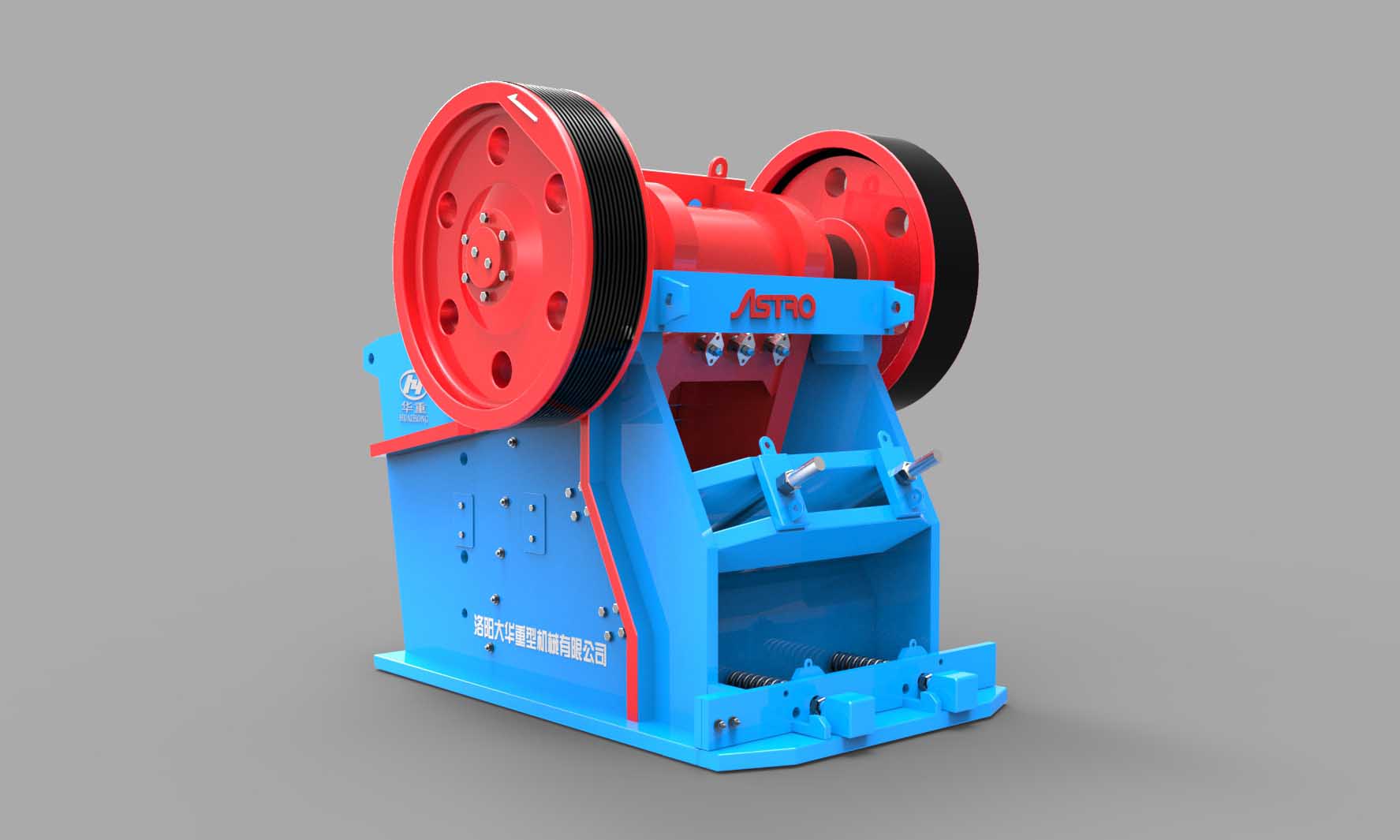

鄂式破碎机适用于对硬度岩石的粗碎、中碎,工作方式为曲动挤压型,其工作原理是电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产,鄂式破碎机在石料生产线中被用作第一道破碎设备(粗破)。

圆锥式破碎机适合对坚硬、中等硬度以上的矿石进行中碎、细碎。其工作方式为电动机通过传动装置带动偏心套旋转,动锥在偏心轴套的迫动下做旋转摆动,动锥靠近静锥的区段即成为破碎腔,物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时,该处已破碎至要求粒度的物料在自身重力作用下下落,从锥底排出。

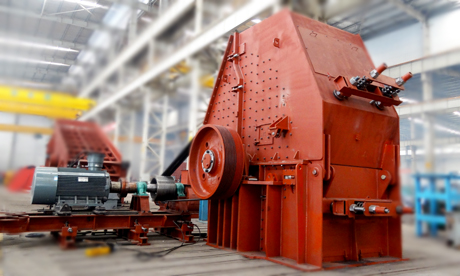

反击式破碎机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出反击式破碎机适宜生产高等级公路、水电、建筑等行业用石料。

冲击式破碎机又称制砂机,工作方式为物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎,物料在互相撞击后,又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎,从下部直通排出,形成闭路多次循环。该设备生产的石料粒形优异,呈立方体,针片状含量极低,适宜用作骨料整形、人工制砂和高等级公路骨料生产。



矿山破碎机的产品种类、矿山破碎机的组成结构、矿山破碎机的故障及维修 - 02
