磁选机的基本结构/磁选机的种类

    磁选机是在产业界使用最广泛的、通用性高的机种之一，使用于再利用粉状粒体中的除去铁粉等，磁选机广泛用于资源回收，木材业、矿业、窑业、化学、食品等其他工场。那么磁选机的基本结构是什么呢？ 磁选机有哪些种类？下面，中国矿山机械网为您阐述磁选机产品分类及基本结构：

磁选机的基本结构：

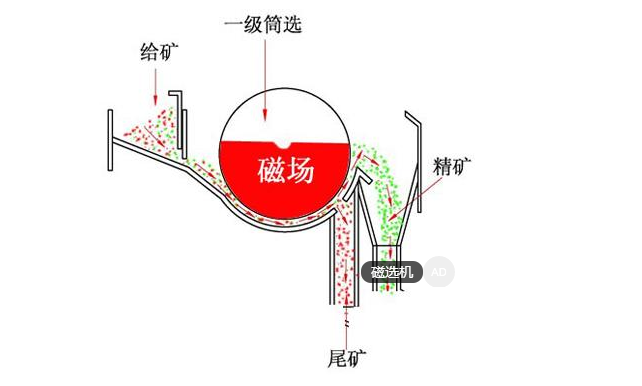

　　湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒，端盖为铸铝件或工件，用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机，带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系，装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上，磁轭的轴伸出筒外，轴端固定有拐臂。扳动拐臂可以调整磁系偏角，调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造，机架和槽体的其他部分用普通钢材焊接。

磁选机的种类：

　　磁选机的种类繁多：可分为干式强磁场盘式磁选机 、平环式强磁场磁选机、SHP型湿式强磁场磁选机、立环湿式强磁场磁选机。

　　干式强磁场盘式磁选机

　　干式磁选机是常用的铁矿设备和锰矿设备,主流的强磁选机选矿设备。分为：一筒三辊干式强磁选机、两筒两辊干式磁选机、一筒一辊干式磁选机;干式强磁场盘式磁选机广泛用于分选小于2—3毫米的弱磁性矿物和稀有金属矿石的再精选。它有单盘(直径φ=900毫米)、双盘(φ=576毫米)和三盘(φ=600毫米)三种。磁场强度可达880-1440千安/米。其中以φ576毫米的双盘式应用较多。磁选机的主体部分是一个“山”字形的电磁铁与可旋转的悬吊感应圆盘组成。圆盘好象一个翻扣的带尖齿的碟子，其直径比给矿皮带的宽度约大二分之一，圆盘采用蜗杆蜗轮减速传动，通过手轮可调节圆盘与电磁铁间的极距(调节范围0—20)毫米。为了防止堵塞，在给矿圆筒内装有一个弱磁场磁极，可预先排出给料中的强磁性矿物。

　　平环式强磁场磁选机

　　平环式强磁场磁选机的构造特点是采用环式链大辩论闭合磁路，铜管绕制线圈，低电压大电流激磁，水内冷散热降温，齿板作分选介质。该机由给矿装置、精矿和中矿冲洗装置、分选转环、磁系、接矿装置、传动装置、直流电源等部分组成。磁系结构新颖。由内外同心环状磁矩、放射状铁芯及线圈构成。主轴位于环状闭合磁路的中心，无磁力线通过。线圈由22×15×2毫米的方铜管绕制而成，每个外铁芯线圈33匝，内铁芯线圈66匝，并且紧靠极头。线圈的散热采用水内冷方式，具有冷却效果好，成本低、无噪音等优点。

　　SHP型湿式强磁场磁选机

　　SHP型湿式强磁场磁选机又叫双盘强磁选机，是仿国外琼斯(JONES)强磁机的有关资料试制而成的磁选设备。

　　在钢制框架上装有两上U型磁轭，在磁轭的水平部套有励磁线圈，用轴流风机进行强制冷却。上、下分选圆盘和安装在垂直中心轴上，圆盘在两个相对磁极间转动，通过U型磁轭磁极与上、下两个分选圆盘构成一个大的闭合磁路，而上、下分选盘则是磁路中的主回路。圆盘的周边上布有17个分选室，室内装有多层聚磁齿板，成为感应磁极。圆盘上装有拢矿管，下面有接矿槽，在拢矿管的相应部位装有给矿嘴。

　　立环湿式强磁场磁选机

　　φ800毫米立环湿式强磁选机主要由一个金属环。圆环垂直旋转在两磁极间，下部通过磁场，矿浆由环内下部给矿器通过环内圆筛篦给入环内，弱磁性矿粒粘附在介质环表面，随圆环转动提升到磁场强度很弱的顶部，被高压水冲入精矿槽中。非磁性矿粒由于不受磁力作用通过介质球空隙，流入尾矿槽中。立环湿式强磁场磁选机的主要优点是克服了卧环(平环)磁选机易堵塞的缺点，这是由于介质随圆环旋转在圆环内滚动，破坏了介质磁化所形成的定向排列，起到了消磁作用，从而改善了堵塞现象。磁选机试验表明，对于赤铁矿、菱铁矿、钛铁矿、铬铁矿、黑钨矿、钽铌矿、锰矿、石榴石、钠辉石、角闪石等比磁化系数大于15×10-6厘米3/克的细粒弱磁性矿物的选别，都可以得到较好的分选指标。
