常见的几种超细碎破碎机

旋盘式破碎机

为了增大细碎圆锥破碎机的破碎比，试图在磨矿作业前能较为经济地获得_6mm的细碎 产品。从I960年起美国Noidberg公司就开始研究一种压力式破碎机，称为旋回盘式破碎机 (称旋盘式破碎机）。其实质是一种改进了破碎腔形式的圆锥破碎机。

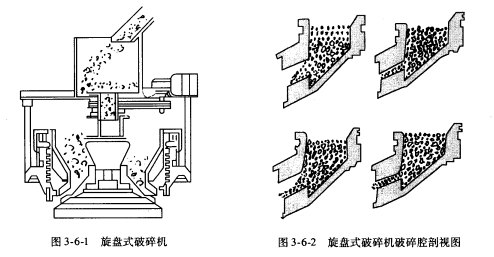

旋盘式破碎机从外形看和普通的Symons型圆锥破碎机很相似。图3-6-1为该机的剖视图， 图3-6-2为该机破碎腔剖视图。

由图3-6-2可见，破碎腔的上部形成一个圆锥形漏斗，工作时充满了待破碎的物料，形成 了类似“压头”的作用，实际上是利用“层间破碎作用”，从而强化了破碎作用，改善了破碎 效果。美国Nordberg公司已生产了 36in, 48in, 54in, 66in, 84in5种规格。88in旋盘式破碎机 已在工业生产中得到应用，并且效果良好。此种破碎机的主要特点是：（1)增大了非控制粒 度在破碎腔的面积；（2)平行区改变了破碎腔结构形式，平行带很短，角度很平缓；（3)破 碎比大，产品细而均匀，减少了磨矿设备的负荷；（4)适用于细碎。该破碎机吸收了 Symons 型圆锥破碎机和冲击作用原理的破碎机的特点，利用多层颗粒内部研磨冲击压力作用破碎矿石。

大量实践资料表明，该破碎机产品中-6_粒级含量高达67%，看来，用它代替棒磨机是完全可 行的。据美国某铁爐岩选矿厂应用旋盘式破碎机的试验表明，旋盘式破碎机最终产品为6mm时， 可以将该厂碎磨设备流程中的第一段棒磨机取消，改用球磨机生产，结果电耗可节省2.04kW • h/t0因此用旋盘式破碎机进行超细碎后，可起到多碎少磨的作用，节能效果显著。

Allis-Chalmers公司小偏心距超细碎机

阿里斯-查尔默斯公司近年来生产了新型液压圆锥破碎机，该机具有小的偏距和髙的动锥 摆动速度，并装有自动调节排矿口和功率的控制器，该机具有较大的破碎力和较高的处理能 力。公司已形成了 200型、300型、400型、500型和600型的系列。该种新型液压超细碎机, 产品中6mm粒级含量可达66%,能耗比常规细碎机低25%，比半自磨机低53%。安装功率 上，常规细碎机比新型偏心液压超细碎机髙25%。

BS704UF型超细碎圆锥破碎机

美国巴比特（Babbitless)公司生产了 BS7WUF型超细碎圆锥式破碎机。这种破碎机专门为 生产0～10mm破碎产品而设计的，破碎机处理能力约为50t/h，破碎后产品中0～3. 35mm粒级 含量为45%，而0~6.3nun粒级含量则高达80%。

BS704UF型超细碎圆锥破碎机是该公司BSm系列破碎机的一种新产品，该机具有BSm系列 破碎机所有优点。

该机动锥旋回速度较高，所以处理能力高。该机采用了非常坚固的组合式机架，主轴采用高 强度特殊合金钢锻制。破碎机动锥体支承在滚柱轴承上，由于不许设置冷却系统，而显著地减少 动力消耗。该机最大特点不是采用伞形齿轮传动，而是由电动机通过皮带轮直接驱动偏心套，因 而机械效率高。破碎机可以在满载时启动。破碎机可以通过主轴的液压支承装置在机器运行时自 动地远距离控制排矿口的宽度。液压支承装置系统还包括了新型的Bzbbitless过载双保护装置。
