复摆颚式破碎机的构造

    我国生产的复摆式颚式破碎机的构造如图2—6所示。这种破碎机的动领14直接悬挂在偏心轴13上。动颚的下部由推力板5支撑。推力板的另一端支撑在与机架15的后壁相连的楔形调整机构的楔铁7上。

    在偏心轴的两端装有飞轮12和皮带轮16(也起飞轮作用)。在飞轮与皮带轮轮缘上有配重，用以部分的平衡连杆运动时所产生的惯性力。

    当偏心轴按逆时针方向旋转时，动颚便作复杂运动--动额上端的运动轨迹近似为圆形，而动颚上端则为椭圆形。动颚的这种运动不仅产生压碎力，而且也产生磨碎力。

    排矿口的调整是借楔形调整机构来实现的。楔铁7沿导轨左右移动时，可使排矿口减小或增大。

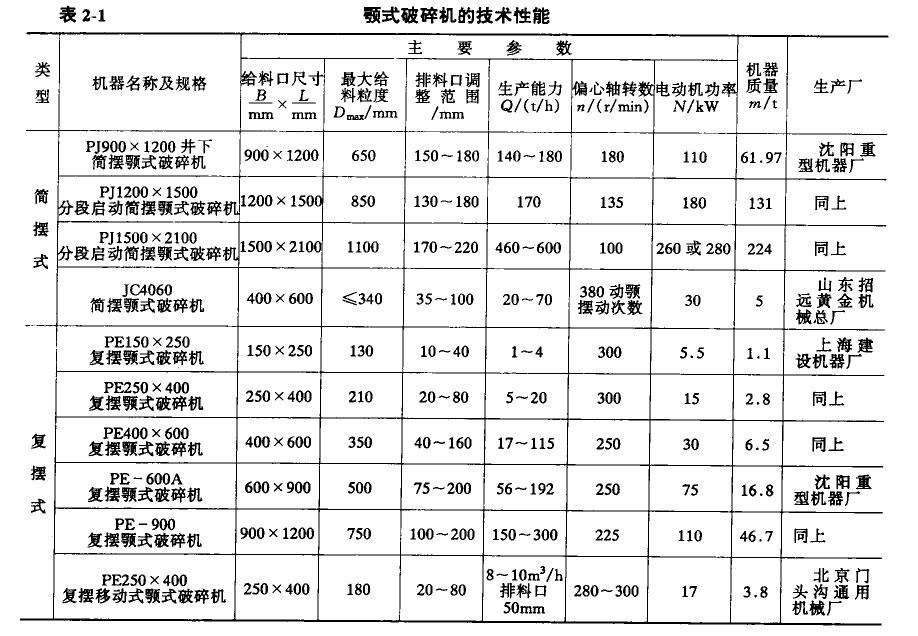

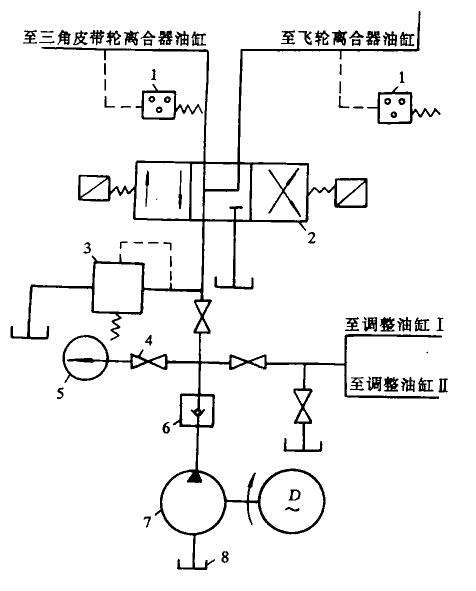

    复摆颚式破碎机采用滚动轴承。破碎机的其他部件与简摆领式破碎机相似。上述900mmxl200mm井下简摆额式破碎机与复摆颐式破碎机的排矿口调整和保险部是不理想的。目前，我国所设计制造的新型颚式破碎机都采用液压调整和液压保险。表2—1列出国产颚式破碎机的技术性能。

    20世纪60年代中期，随着露天开采比重的增加和大型挖掘机、大型自卸汽车的采用，露天矿运往破碎车间的矿块粒度达1．5m一2m，同时被采矿石的品位日益降低，要保持原有的生产量就必须大大增加开采量和破碎量．因而就使破碎机朝大型、高生产率的方向发展。在70年代兴建的选矿厂中已经充分显示出其优越性，同时也暴露了一些问题。进入20世纪80年代，这种大型化的发展已趋于停止。目前各国生产的各种破碎机，不论从技术规格，品种和性能，都足以满足大型选矿厂建设的需要。因此，降低能耗，降低钢耗，提高经济效益是当今破碎设备发展的总的方向。所以，近几年设备规格并没有增大，目前在金属矿山使用最大的复摆颚破碎机仍是瑞典生产的2100mm x 2100mm机，最大的简招领式破碎机为美国的3000mm x 100mm机。
