旋回破碎机的工作原理

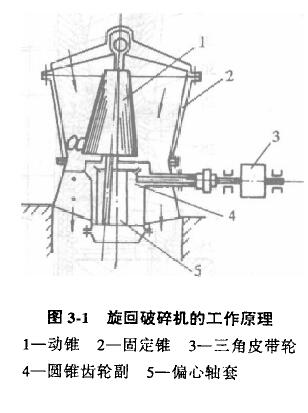

    旋回破碎机的工作原理如图3—1所示。动锥1与固定锥2之间形成的空间为破碎腔。电动机经二角皮带轮3和圆锥齿轮副4，使偏心钠套5转动，而偏心轴套5又带动动锥1绕破碎机中心线作旋摆运动，当动锥靠近固定锥时，给入破碎胺内的物料受到挤压和弯曲作用而被破碎．当动锥离开固定锥时，被破碎了的物料靠白重，从破碎腔底部排出。

    与颚式破碎机比较，旋回破碎机是连续破碎物料，故它的生产效率比颚式破碎机高。

    旋回破碎机的规格用给料口宽度B和排料口宽度e表示。给料口宽度5为1200mm，排料口宽度e为180mm的旋回破碎机表尔为：120D／180旋回破碎机。
