中、细碎圆锥破碎机的基本构造及其工作原理是怎样的？

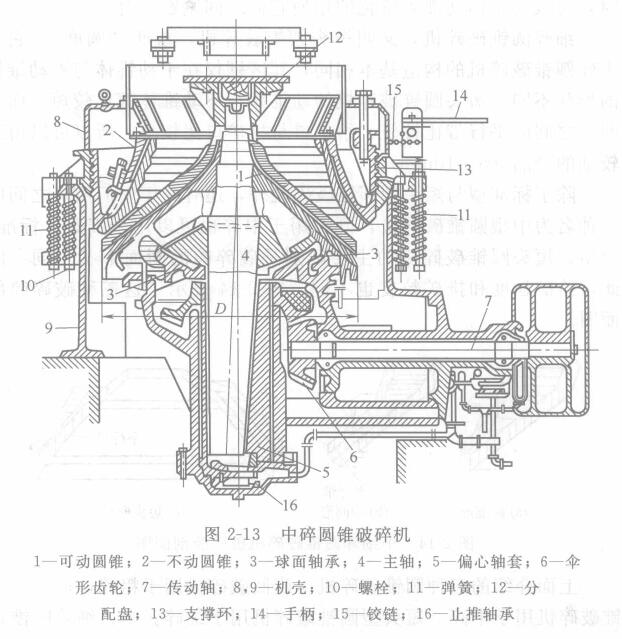

    图2—13为中碎圆锥破碎机的剖面图。它的破碎作用与旋回凹破碎机基本相同，也是用可动圆锥1与不动锥体2之间的工作面来进行碎矿的。动锥体支撑在球面轴承3上，并固定在一个悬挂竖轴4(主轴)上，竖轴置于偏心套筒内，而偏心套筒又置于止推轴承16上。

    动锥体与竖轴一同由偏心轨套5带动．偏心轴套借水平轴7(传动轴)及皮带轮并经伞齿轮6来传动。皮带轮则由电动机经三角皮带传动。竖轴的下部装入偏心套筒中，当偏心套筒旋转时，以轴划山一个圆锥面。因此动锥体l靠近不动锥体时矿石即被压碎。机壳由上下两部分8、9组成，用螺栓10连接。在螺栓上套有强力蝉簧11，弹簧的作用是当金属或其他坚硬物件落入破碎腔时，不致损坏破碎机(如主轴等)。如果有金属块或其他坚硬物件(螺帽、钎头等)与矿石一起进入破碎腔，则小动锥被举起，排矿口增大可将其排出。有时圆锥破碎机是利用油压(或水压)装置调节排矿口的大小的。

    矿石由给矿口通过分配盘12落入机中，分配盘装在坚轴上端，由于竖轴的旋转而获得振动，把矿石均匀地分配在锥体四周。借助于附有手柄14的铰杆及铰链15，使不动锥体上升或F降，以调节排料口的宽度。各部件均用铸钢制造，动锥体与不动锥体的工作面镶以锰钢衬板，以保护圆锥不受磨损，衬板磨损后可以更换，更换的，衬板与锥面间灌入熔化的铅使它们之间紧密粘合。

    细碎圆锥破碎饥，又叫短头圆锥破碎机，或叫“圆磨”。它与中碎圆锥破碎机的构造基本相同．其区别仅在于动锥体与不动锥体的形状不同。短头圆锥破碎机的动锥体与不动锥体都比较短，而且两锥之间的平行带比较长、给矿口与排矿口比较小，所以可以得到较细的产品(5~10mm)。

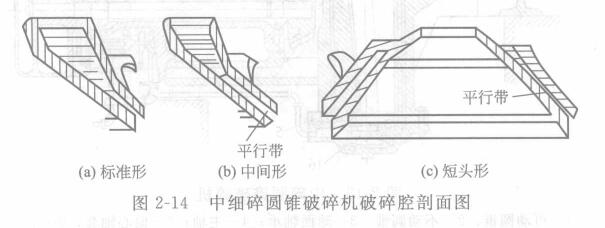

    除了标准型与短头型圆锥破碎机外，还有介于它们两者之间的一种名为中型圆锥破碎机．既可用于中碎也可以用于细碎。标推、中型、短头圆锥破碎机的主要区则是破碎腔的断面形状不同。因此，给矿粒度和排矿粉度也不同。图2—14表示三种破碎腔别剖面图。

    上面介绍的三种圆锥破碎机，旋回破碎机用于粗碎，标准型圆锥破碎机用于中碎、短头型圆锥破碎机用于细碎。中、细碎圆锥破碎机的规格用动锥体底部直径D表示。
