颚式破碎机的类型与应用

来源:http://www.lydhpsj.com │ 发表时间:2016-01-21 08:14:50 │点击量:



颚式破碎机类型与应用



颚式破碎机是由美国人E*W*布雷克(Blake)发明的。自第一台颚式破碎机问世以来,至今已有140多年的历史2在此过程中,其结构得到不断完善。

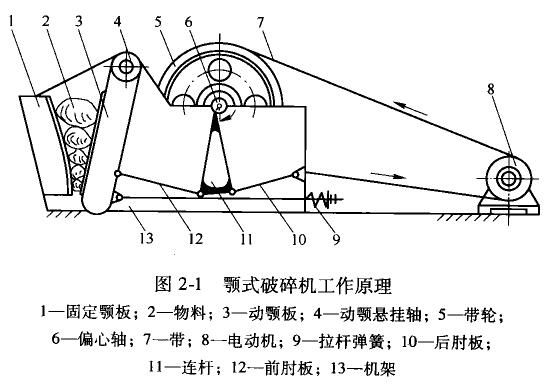

颚式破碎机类型与应用 - 图2—1


颚式破碎机类型



颚式破碎机最基本的机型有两种,即简摆颚式破碎机复摆颚式破碎机。图2—1所百为简摆颚式破碎机,其工作原理是:电动机8驱动皮带7和皮带轮5,通过偏心袖6使连杆11上下运动。当连杆上升时,肘板10、12之间的夹角变大,从而推动动颚板3向固完颚板1接近,与此同时物料2被压碎;当连杆下行时,肘板10、12之间的夹角变小,动颚板在拉杆弹簧9的作用下离开固定颚板,此时被压碎的物料从破碎腔排出。随着电动机连续转动而破碎机动颚做周期性的压碎物料。这种破碎机由于动颚是绕悬挂点做简单摆动,故称简摆颚式破碎机。该机是曲柄双摇杆机构。动颚绕悬挂轴摆动的轨迹为圆弧。

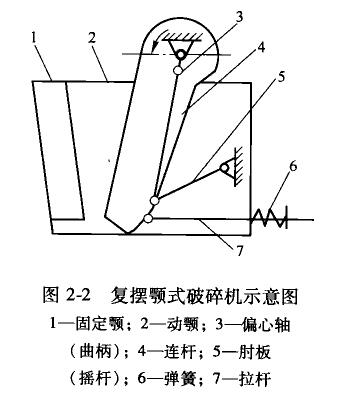

颚式破碎机类型 - 图2-2


将简摆破碎机动颚悬挂轴去掉,并将动颚悬挂在偏心轴上,同时去掉前肘板和连杆,便构成复摆颚式破碎机,如图2—2所示。由于该机动领绕偏心轴转动的同时,还绕同一中心做摆动,构成一种复杂运动,故称为复摆颚式破碎机。该机是曲柄连杆机构,动颚运动轨迹为连杆曲线,视为椭圆。

这两种破碎机比较,前者优点是动颚垂直行程较小,使衬板磨损轻;在工作中,连杆施以较小的力而肘板能产生很大的推力;其缺点是:结构较复杂又比较重.比同规格的破碎机重20%—30%;其次它的动颚运动轨迹不理想,其上部水平行程较小而下部水平行程较大。破碎腔中物料分布是:上腔里料块较大而下腔里料块较小,大块要求有较大的压碎行程而小块刚好相反。若满足大块物料要求,则排料口水平行程又偏大,不能保证产品粒度。此外,动颚在压碎物料的过程中,有阻碍排料作用。因此,在相同条件下,它比复摆破碎机生产率低30%左右。随着滚动轴承质量和耐磨材料耐磨性的提高以及采用现代的设计方法,减轻衬板的磨损等,复摆颗式破碎机基本代替了简摆颚式破碎机。国内最大规格的有1500 x 2100复摆额式破碎机以及国外有1800 x 2100和2000x3000复摆颚式破碎机。



颚式破碎机应用



由于颚式破碎机结构简单,制造容易,工作可靠,使用维修方便,所以在冶金、矿山、建材、化工、煤炭等行业得到广泛应用。在粗碎作业,颚式破碎机主要与旋回破碎机竞争。若能满足产量要求,一般以选择颚式破碎机为宜;当产量较大时,再考虑选旋回破碎机。在中、细碎方面,对于产量较小的情况多数是选颚式破碎机。反之,选圆锥破碎机。
