环锤式破碎机结构/环锤式破碎机工作原理及类型

环锤式破碎机结构

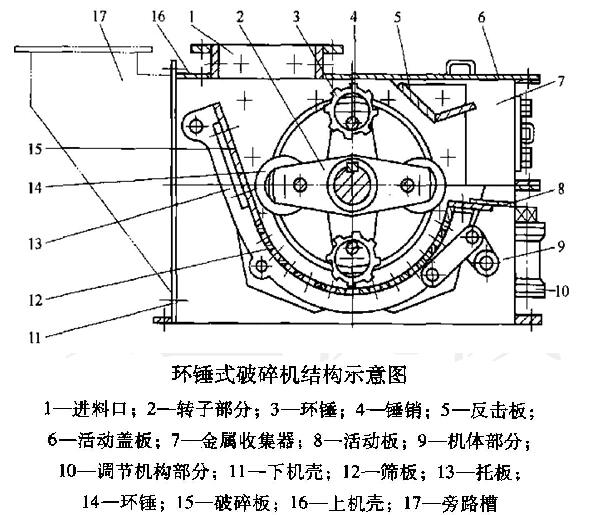

环锤式破碎机由转子、机体、调节机构等主要部分组成。电动机通过弹性圆柱销联轴器直接驱动转子。下图为环锤式破碎机机构示意图，该图为环锤式破碎机主体部分。

转子由主轴、端板、隔板、锤销、环锤等主要零件组成。环锤吊挂在锤销上，锤销安装在端板和隔板上，端板和隔板用平键和螺母固定在主轴上。

机体由上下机壳、破碎板、筛板、托板、反击板、衬板等主要零件组成。破碎板和筛板安装在托板上。托板的一端用轴支承在上机壳两侧的轴座上，另一端通过连接板与调节机构相连。衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损。破碎板、筛板、反击板与转子形成破碎腔。

调节机构由蜗杆、蜗轮、指针、间隙指示牌等主要零件组成，用于调节并显示转子与筛板之间的间隙。

环锤式破碎机工作原理及类型

环锤式破碎机是一种带有环锤的冲击转子式破碎机，环锤不仅能随转子旋转，还能绕锤销轴自转。物料进入破碎机后，在破碎腔内受到随转子高速旋转的环锤的冲击而破碎，被破碎的物料同时从环锤处获得动能，高速度地冲向破碎板，受到第二次破碎，然后落到筛板上，受环锤的剪切、挤压、研磨以及物料与物料之间的相互碰撞作用，物料得到进一步的破碎，并通过筛孔排出机外。不能破碎的杂物则由环锤推入金属收集器，由操作人员定期清除。

出料粒度的调节，是通过更换不同规格的筛板来实现的。转子与筛板之间的间隙，可根据需要通过调节机构进行调节。

环锤式破碎机目前分重型及轻型两种，环锤式破煤机（轻型环锤式破碎机）适用于莫氏硬度二级物料的破碎，使用碎煤环锤。环锤式碎石机（重型环锤式破碎机）适用于莫氏硬度五级以下的脆性物料的破碎，使用碎石环锤。碎石环锤质量大于碎煤环锤的质量，从而提高环锤的冲击力，达到破碎矿石的目的。
