反击式破碎机的基本结构及其工作原理如何？它有哪些优缺点？

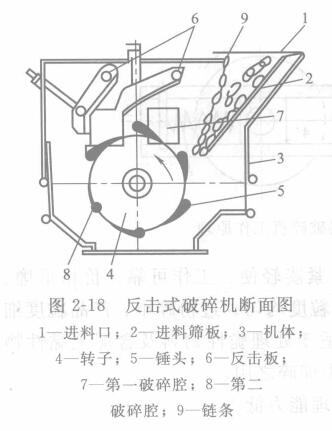

反击式破碎机是一种高效的新型破碎设备。图2—18为反击式破碎机的断面图。

矿石由进料口给入，并沿筛板2向下滑动，筛上矿石在落下过程个即被高速旋转转子4上的硬质合金锤头5所击碎，并以很高的速度沿切线方向飞向第一块反木板6，使矿石继续受到破碎，反击板又将矿石击回再与转子后面甩出的其他矿石相互碰幢，因此在第一破碎腔7中矿石受到反复冲击而被破碎。有些矿石在第一破碎腔破碎到一定粒度后，经过反击板6和转子4之间的空隙而排至第二破碎腔8中，继续受到反复打击，直至粒度变小后历才由破碎机底部排矿口排出。

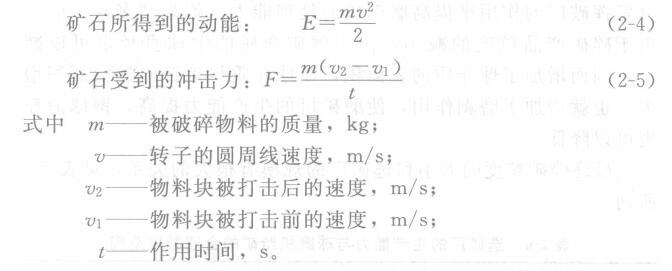

由上述可知，反击式破粹机的工作是用冲击原理破碎矿石的．可由下图中两个公式来表示。

由上图中式(2—5)可见，反击力与作用时间成反比，而和矿块所受的加速度成正比，物料块的动能是和转子运动速度的平力与物料的质量乘积成正比。

反击式破碎机的主要优点如下所述。

    ①构造简单、体积小、重量轻、生产能力大、所以生产成本低。

    ②矿石沿解理面破碎，故电耗少、效率高。

    ③破碎比大，可达40，因此可以简化破碎流程，可使三段破碎变成两段或一段破碎，降低选矿厂设备费用。

    ④具有选择性破碎作用，并且破碎产品的粒度放均匀，形状多数为立方体。

反击式破碎机最大的缺点是锤头的反击板磨损较快。
